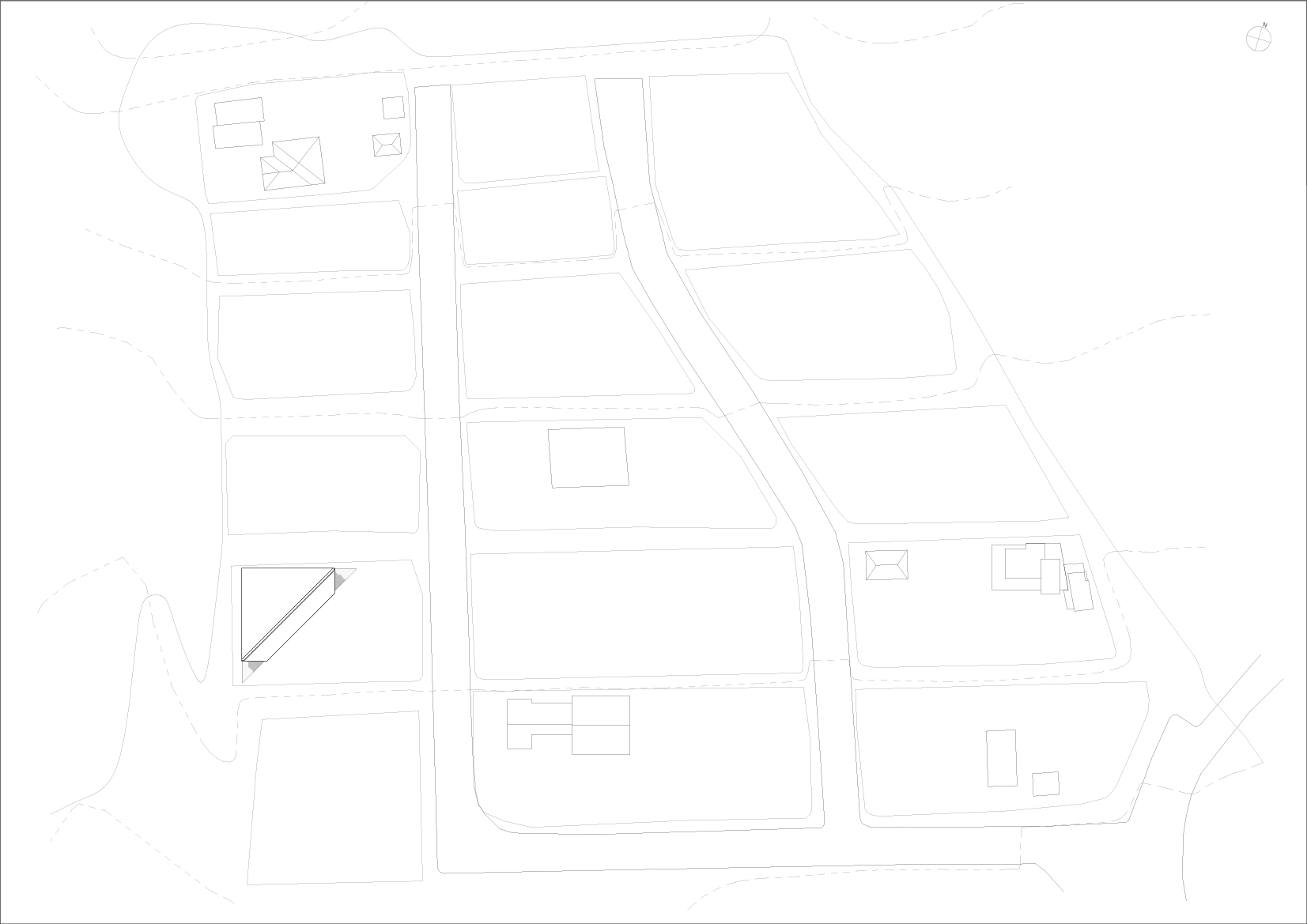

Site Plan

Dream and Plan : 건축가 그리고 건축주

 “ 건축주는 건축가에게 그들의 꿈을 설명해야하고 건축가는 건축주에게 그 꿈에 대한 해몽을 설계를 통해 풀어드려야 했다.”

 사실 이 모든 시작은 첫 만남 때 건축주가 소중히 손에 들고 온 작은 핑크색 노트를 펼치면서 고민이 시작되었다. 그 속에는 지난 3년간 건축주는 살고(짓고) 싶은 집의 이야기를 정리해두셨다. 건축주가 고민해온 살고 싶은 집의 모양과 공간은 3개의 영역(동)으로 나누어진 형태에 옥상공간을 가진 형태에 아파트 같이 한 층에 모든 공간이 배치되길 원했고 또한 목(나무)구조로 집을 짓기를 원하셨다. 더욱 고민 되는 것은 예산의 한계도 너무나도 명확했다.

 Economical issue and Environmental Context : 경제적 여건 과 환경

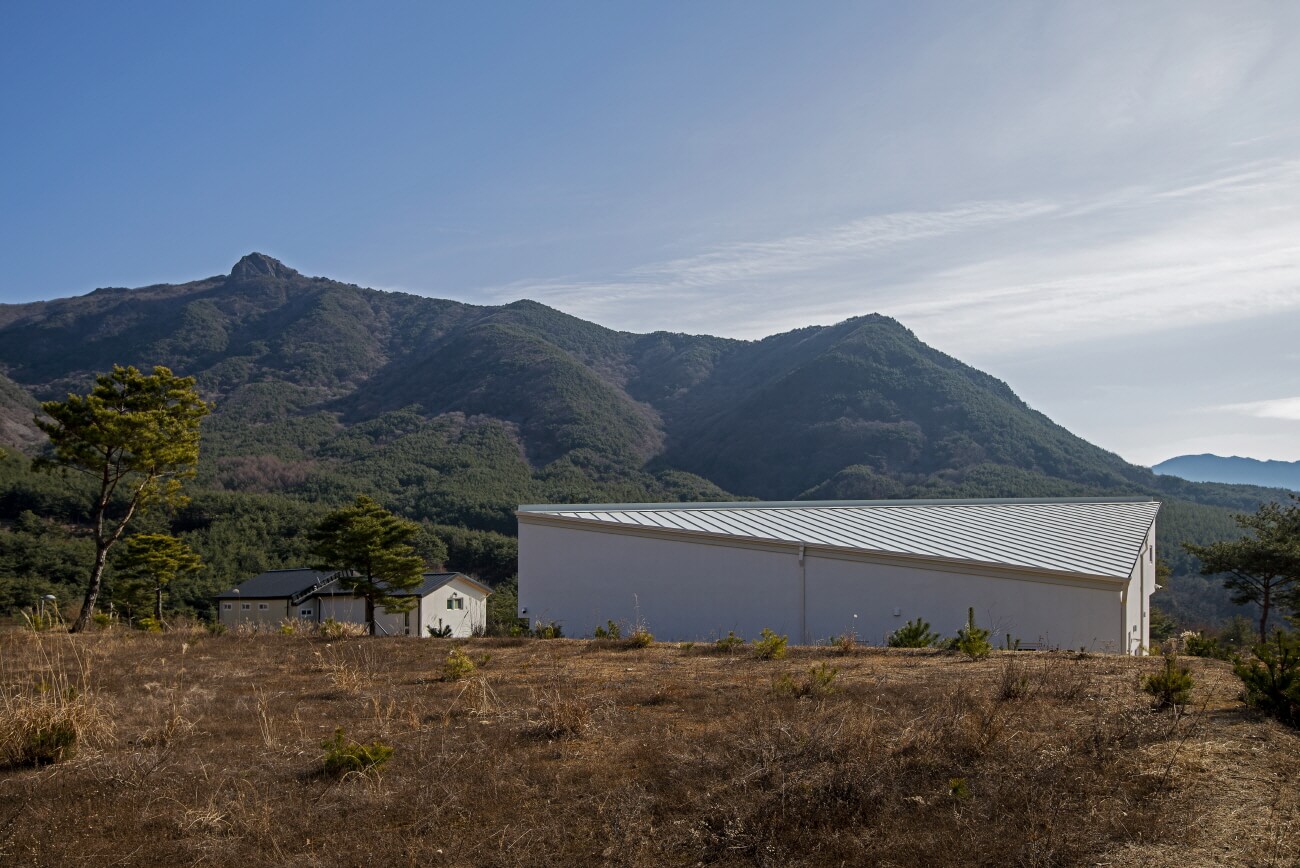

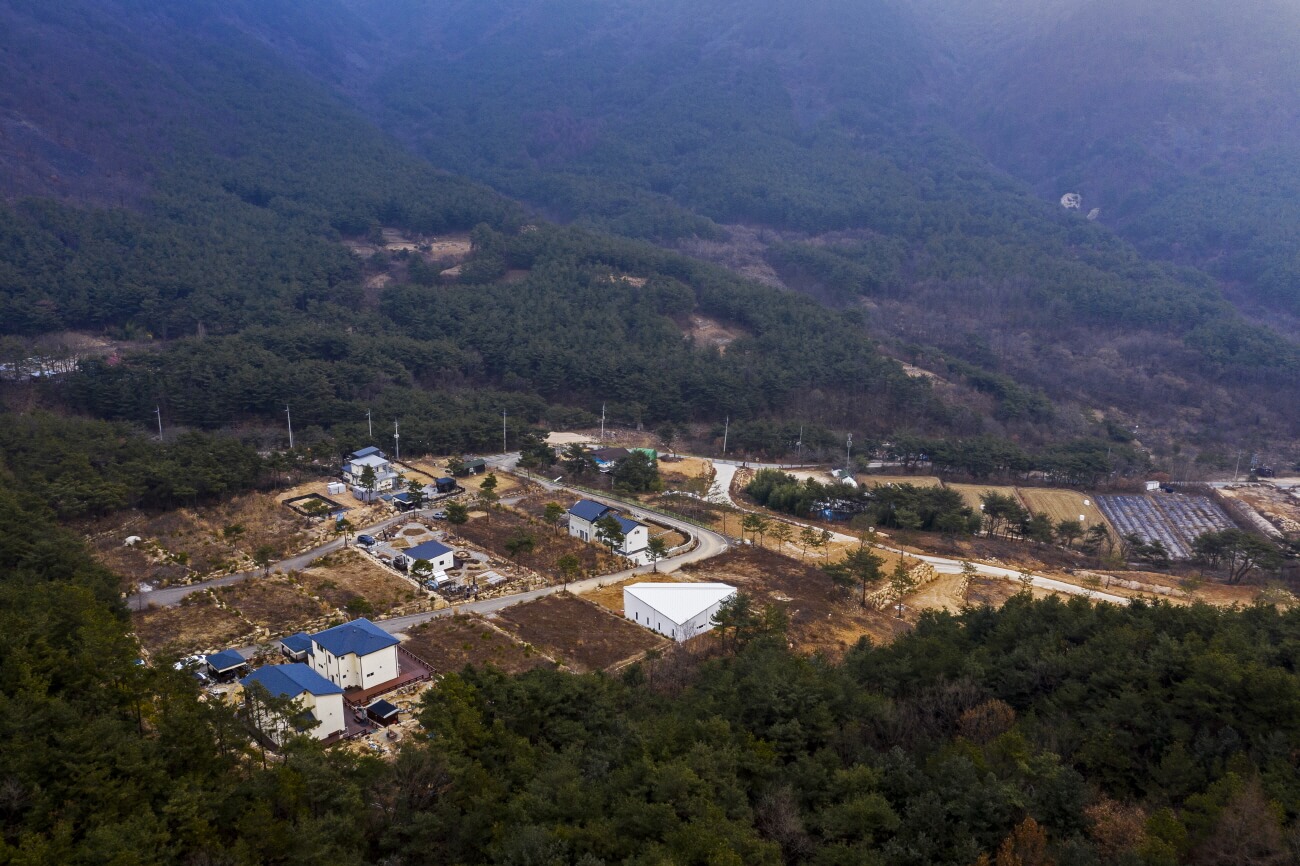

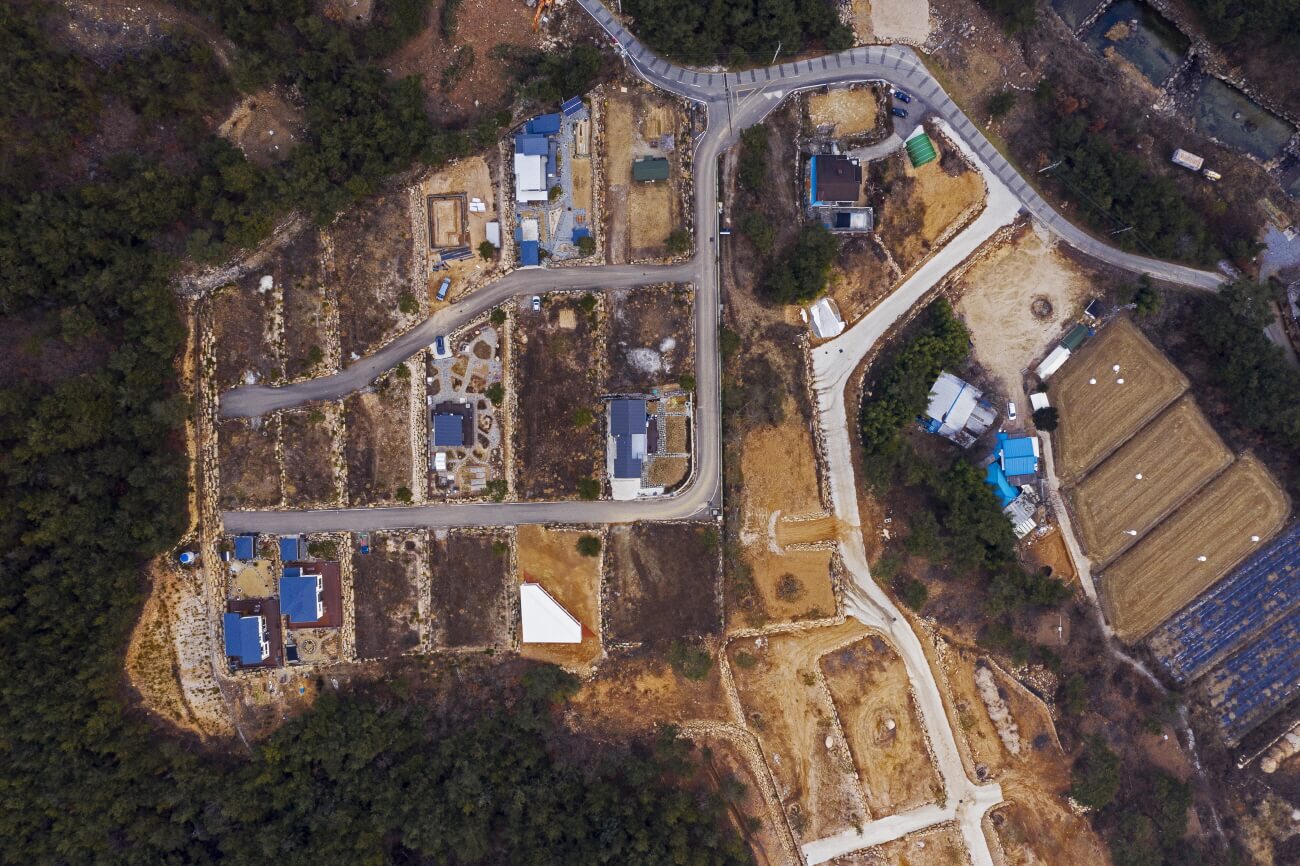

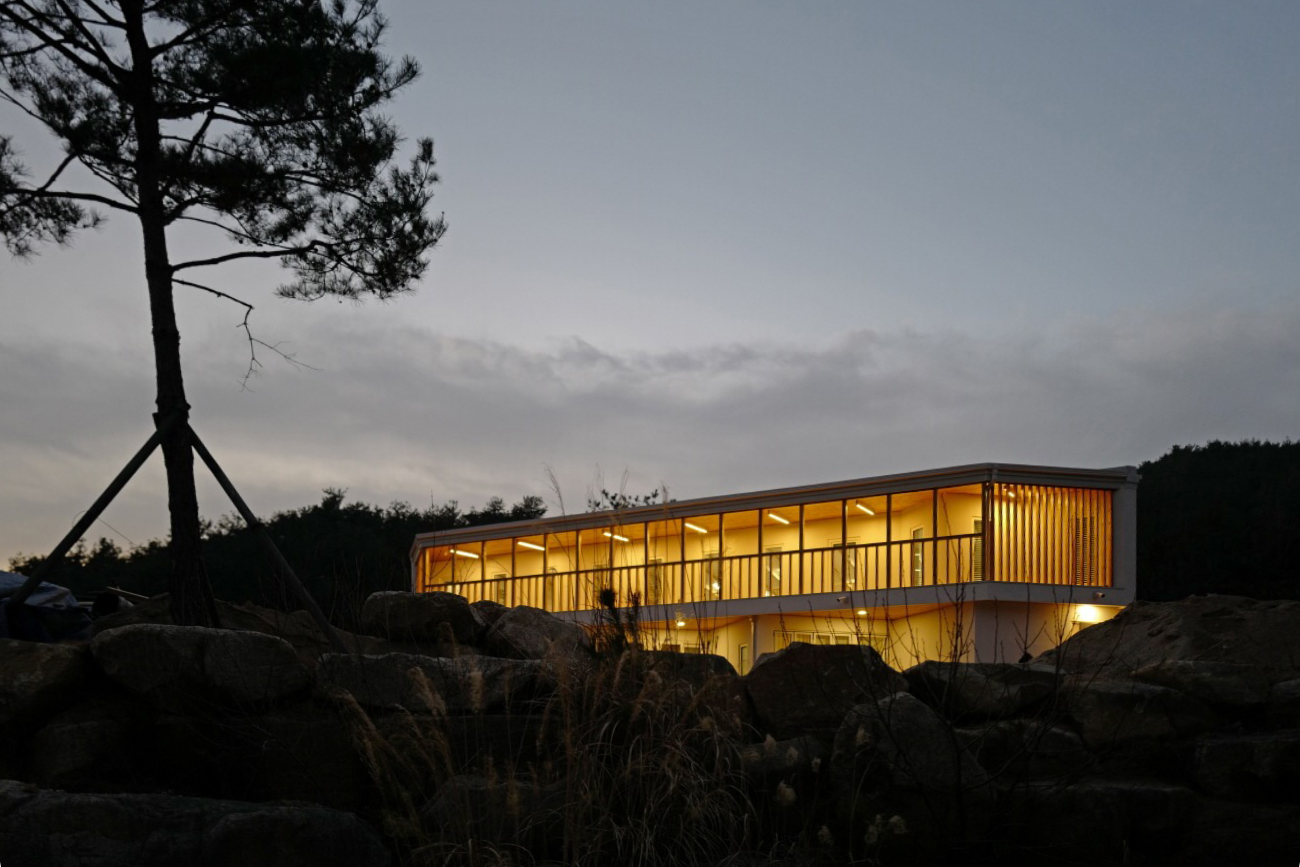

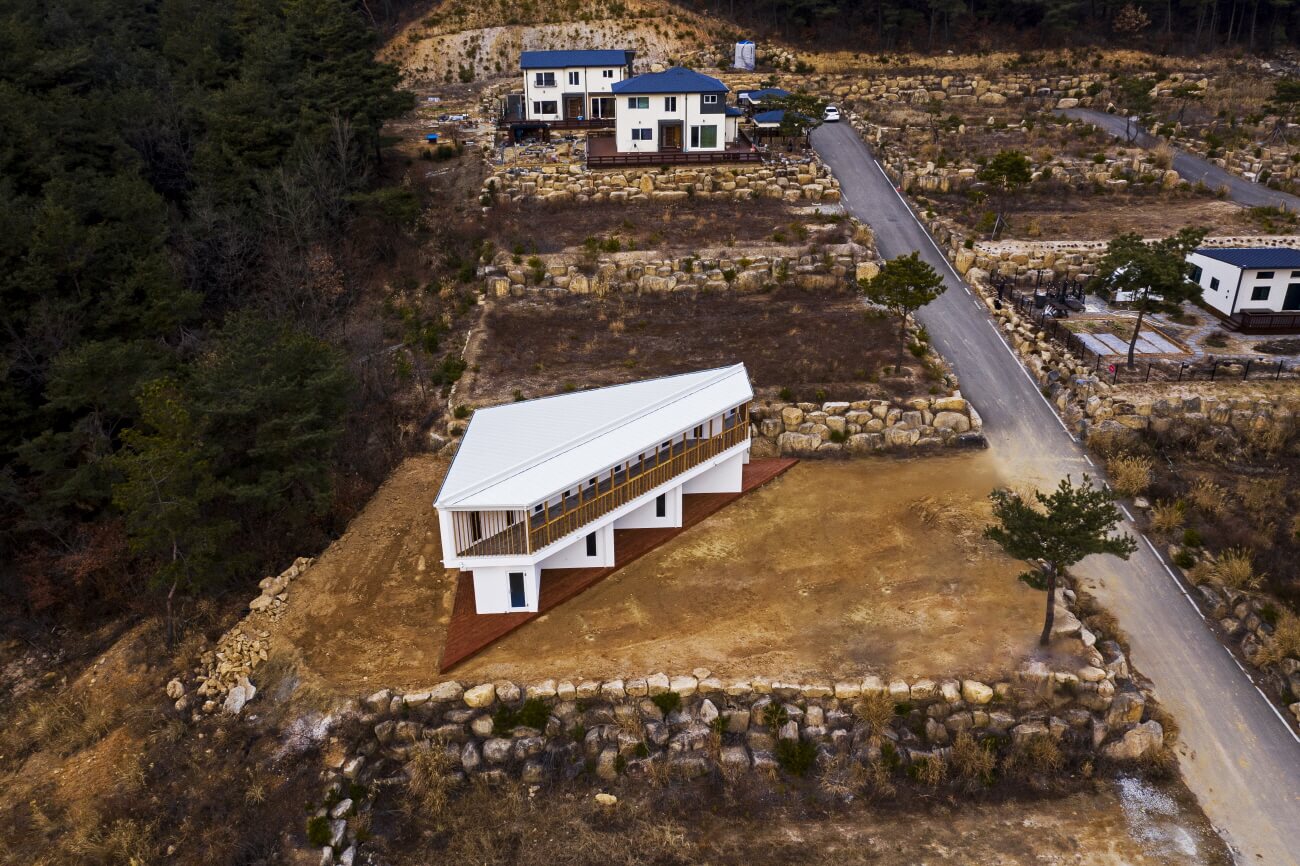

가장 중점을 둔 설계의 ARGUMENT는 The Beauty of Architecture and Economics (건축적 자본 환경의 아름다움)이었다. 자본 환경 즉, 비용에 적합한 효율적인 공간을 가진 아름다운 집이었다. 주택은 거창 가조의 웅장하고 아름다운 자연 경관을 내려다보는 곳에 터를 잡았다. 풍수 지리적으로는 좋은 조건에 있으나 집터가 산으로 둘러 쌓인 산맥의 골에 자리 잡아 여름을 제외한 대부분의, 계절의 연 평균 기온이 낮다. 특히 겨울철 산을 타고 내려오는 바람이 강하며 남쪽 지방에 위치하고 있지만 눈도 많이 내리는 지역이라 도심 지역의 전원주택과는 다른 환경이었다. 북서쪽에서 내려오는 바람과 한기가 집에 맞닿는 면을 최소화면서 높이를 낮추고 남동쪽의 채광과 뷰를 최대한으로 활용하여 높이를 올려 마치 해안가에 있는 지붕이 낮고 담장이 높은 주택의 형태적 특징을 고민하였고 자연스럽게 집의 형태는 지형과 환경적 조건에 맞춰진 삼각 형태로 그려졌다.

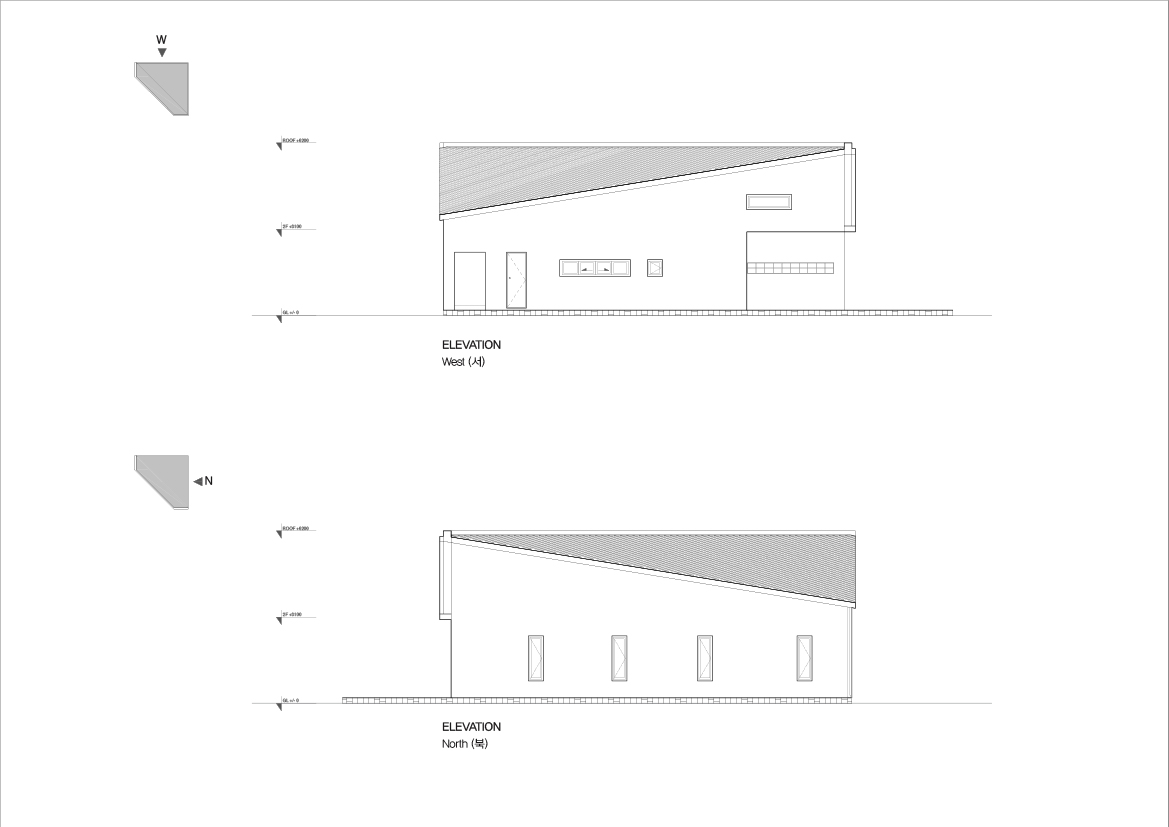

Elevation

  Moduler Space Plan : 아파트의 공간 특성의 진화

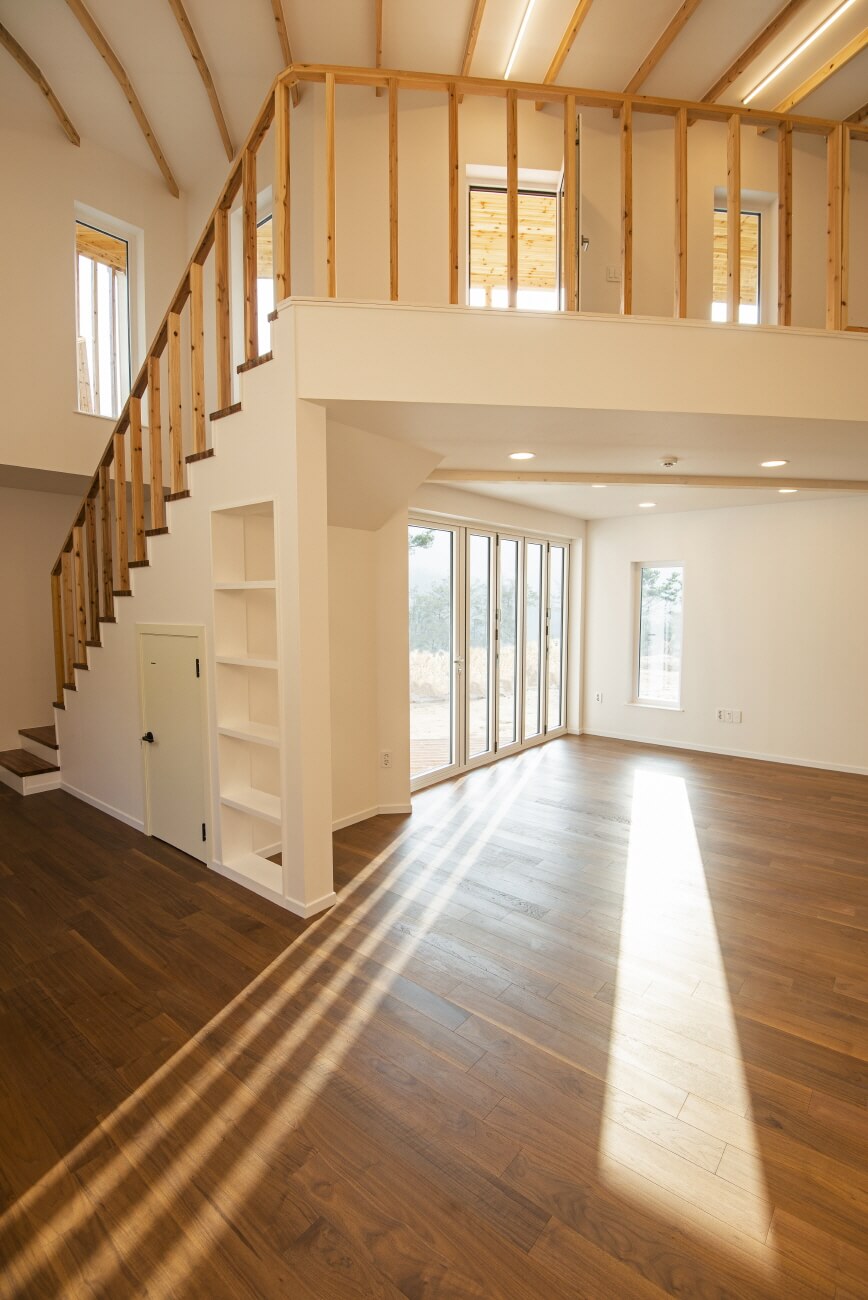

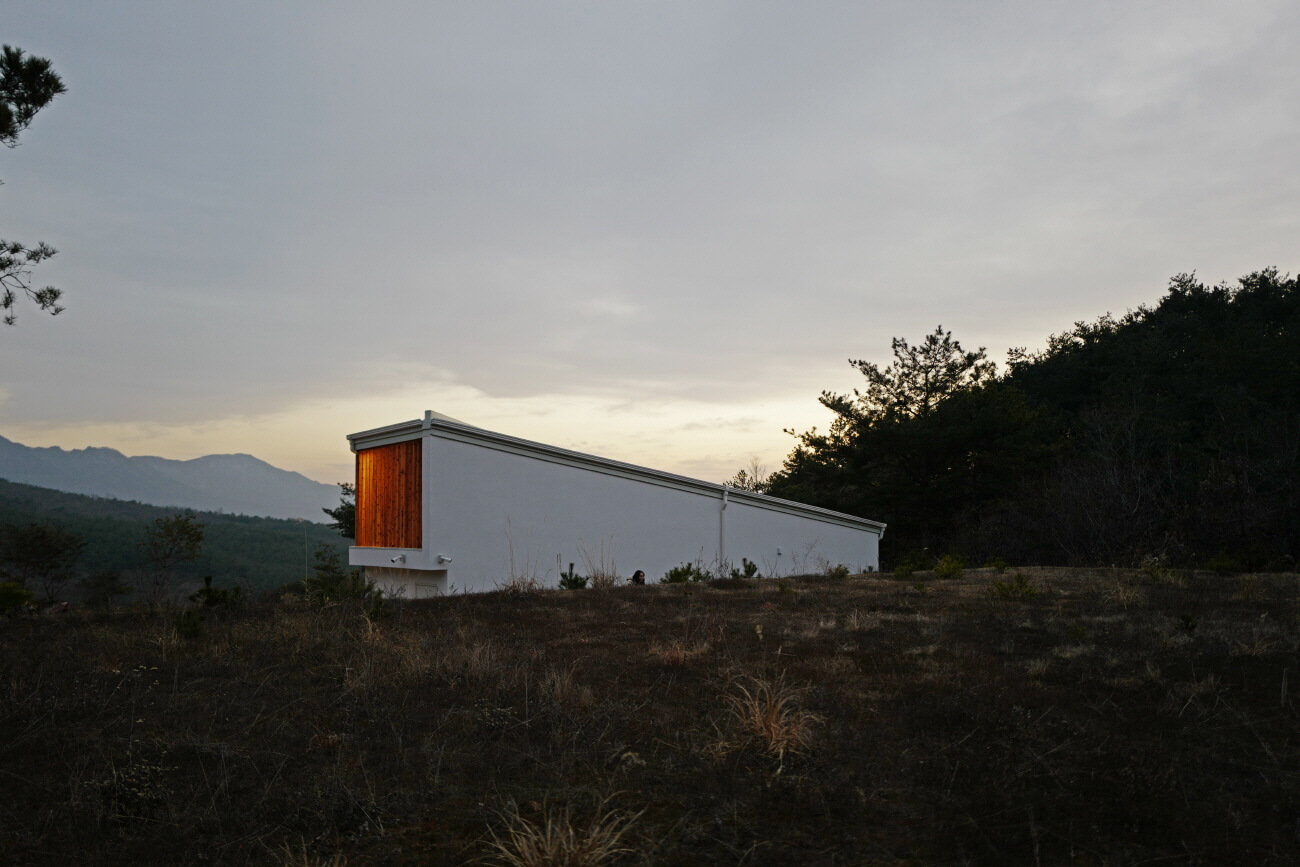

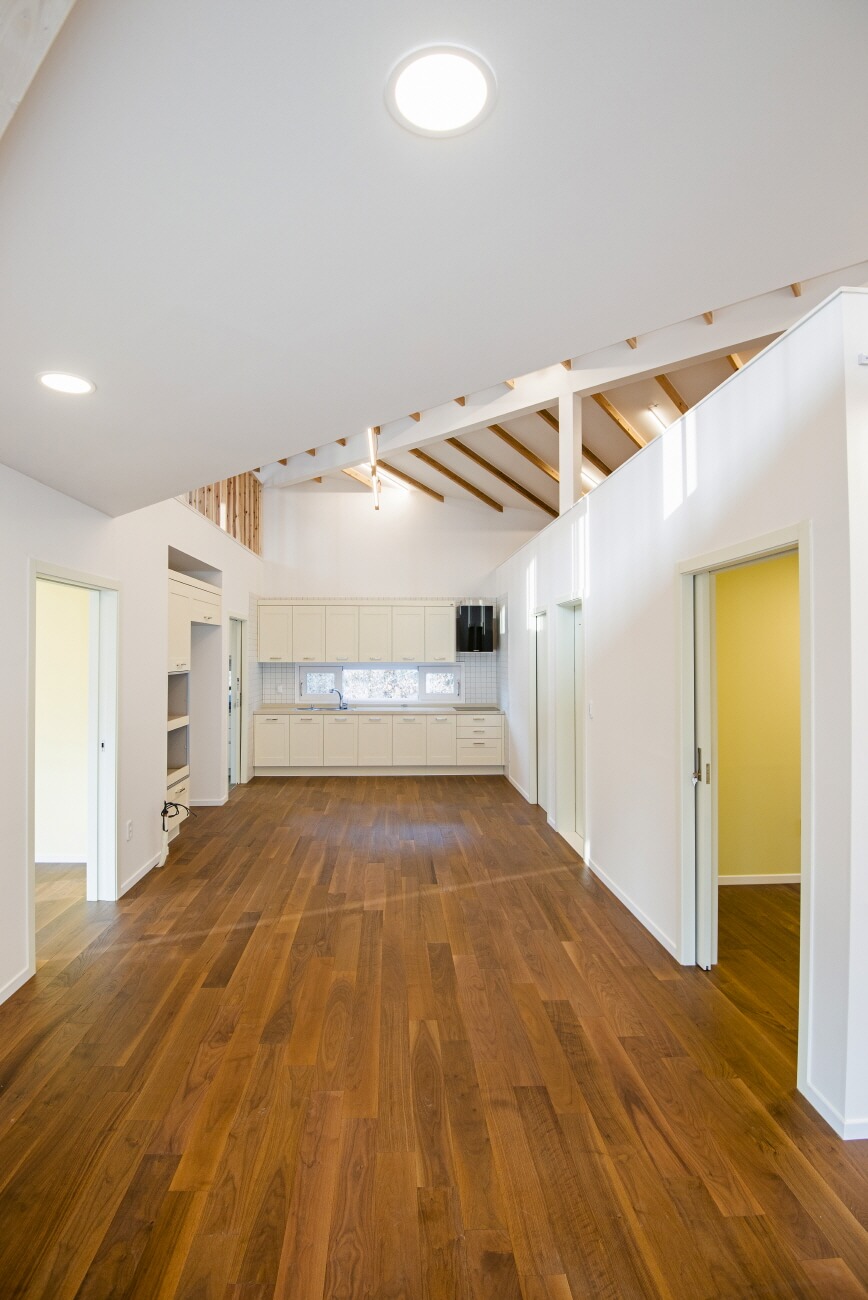

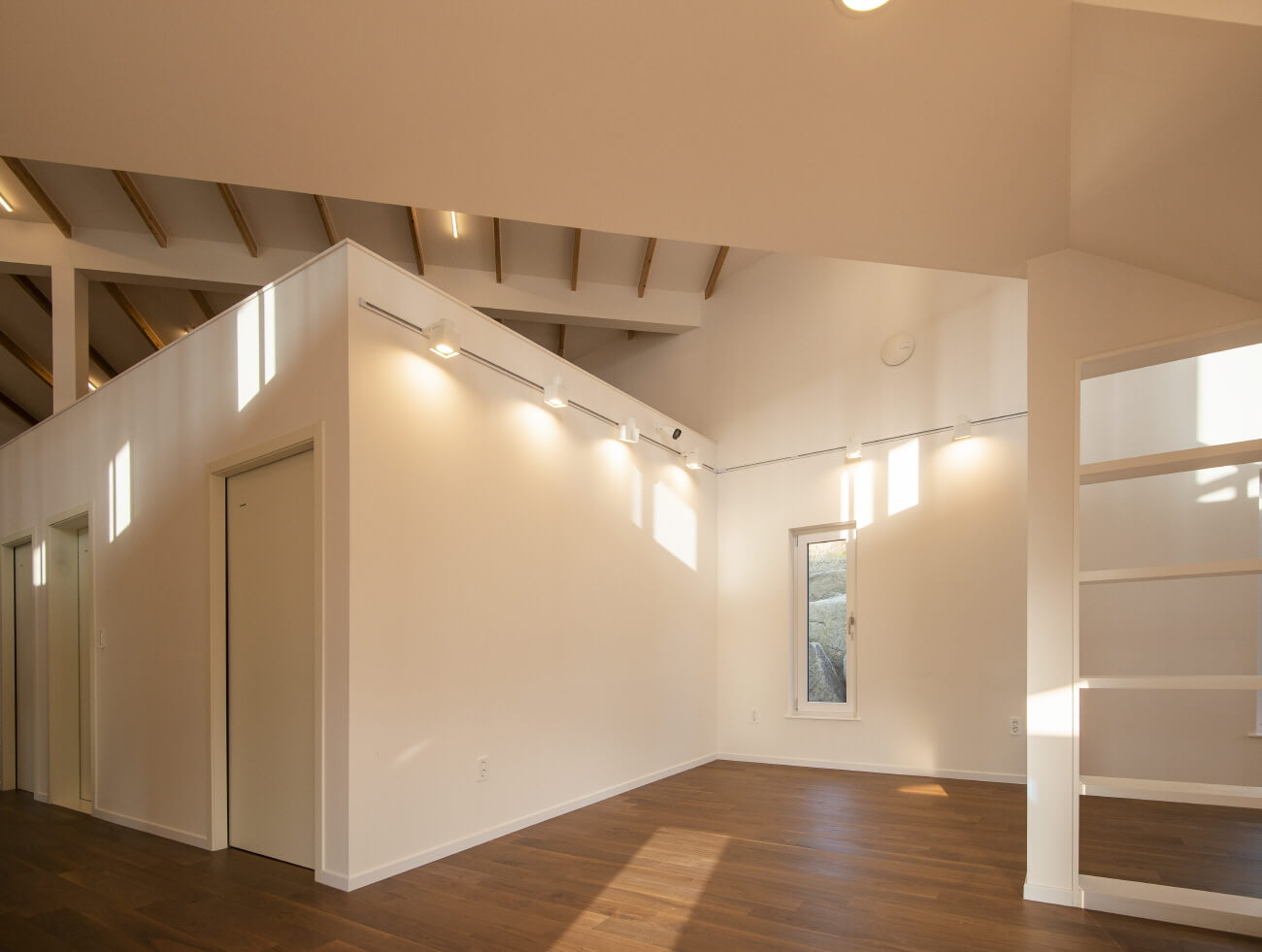

평생을 아파트에서 살아오신 건축주의 동선을 고려하여 주 생활 공간은 아파트의 동선과 크기와 비슷한(3.3m Grid)를 유지하여 공간 배치를 시작하였다. 그러나 기존 아파트의 획일적인 단절된 공간 구조를 피하고 모든 공간 들이 자유로운 연결을 가진 유기적인 동선을 계획하였다.  1층의 공간들은 3.3m x 3.3m 그리드의 삼각형 형태의 공간에 마치 테트리스처럼 한 평의 버려지는 공간 없이 필요한 모든 공간 들이 계획된 평면이 완성 되었다. 삼각형의 정리된 평면은 건축 구조와도 연결이 되어 하나의 큰 삼각형 지붕이 모든 프로그램(공간들)을 덮어주는 구조가 되었다. 각 공간 들의 채광과 조망권을 고려하여 삼각형의 평면을 따라 남동향으로 배치가 되어 있다. 삼각형의 경사지붕은 정면의 웅장한 이미지와는 반대로 뒤쪽 대지에서 바라보면 마치 앞 산의 산맥이 이어진 것처럼 그 높이를 낮추고 있어 뒷집의 조망권을 확보 할 수 있게 이웃과의 조화도 고려하였다.

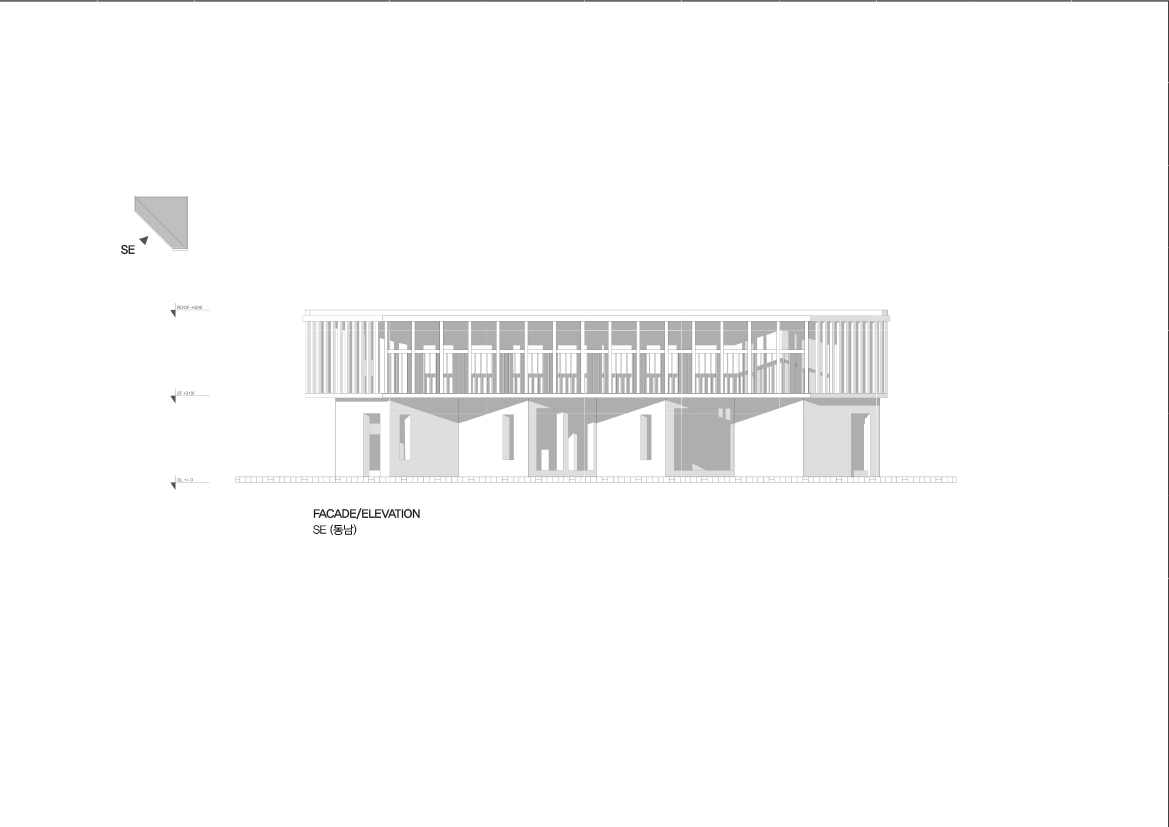

  Elevation

​

 Structure Plan + Big Triangle Roof : 구조와 삼각형 지붕

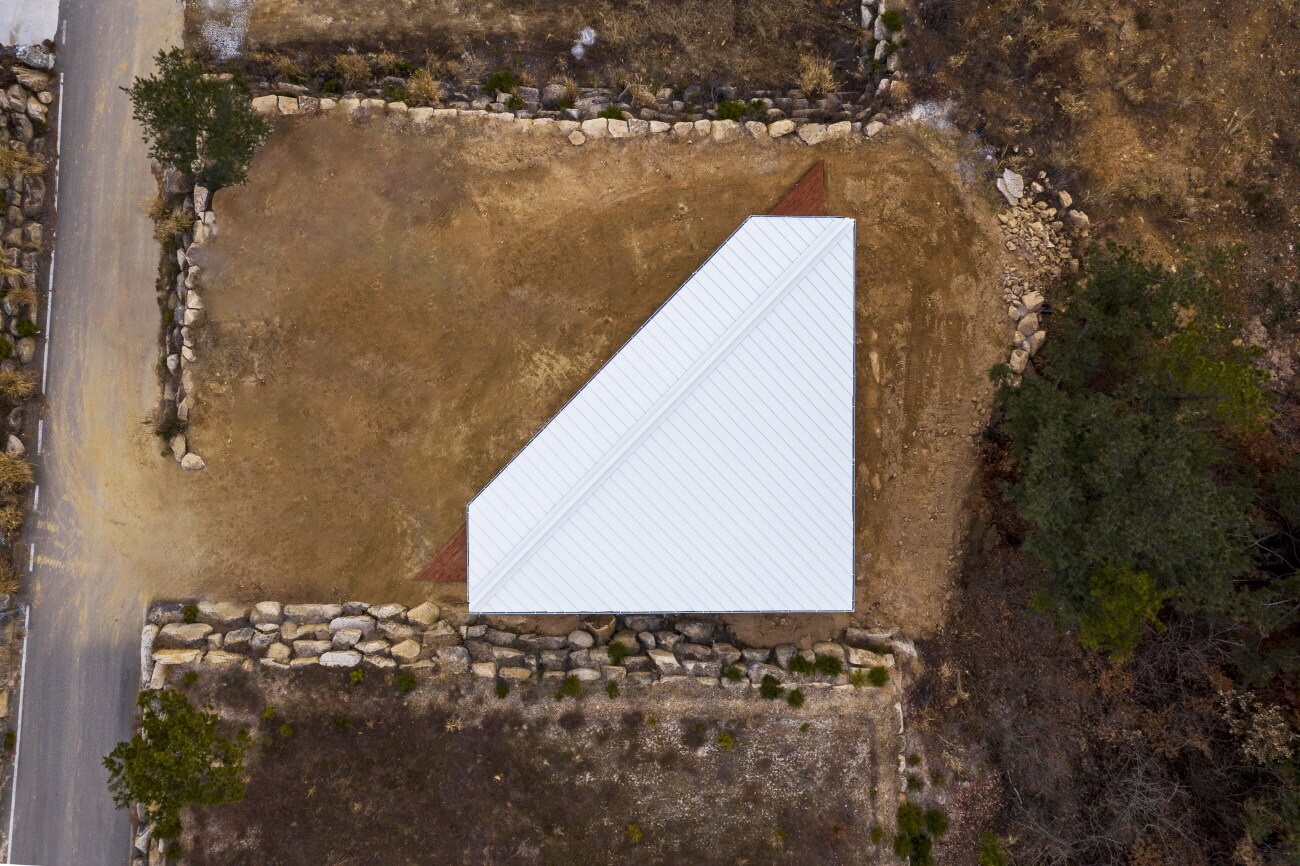

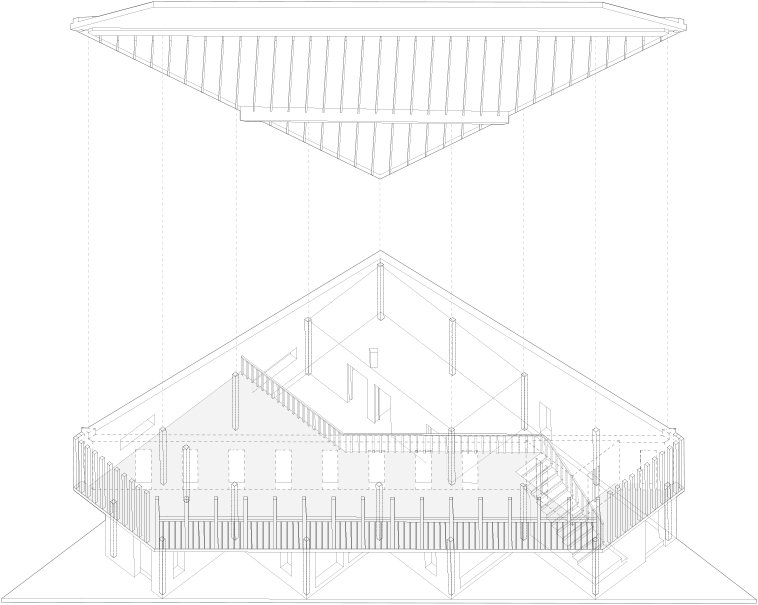

즉, 모듈화 된 공간 구조 계획(Moduler Space Structure Plan) 그리고 큰 삼각 지붕 구조(Big Triangle Roof) 계획으로 시공 방법과 예산을 고려한 새로운 디자인과 구조(시공)설계를 제안하였다.

Plan _ Roof

 Architecture issue : 건축적 시도

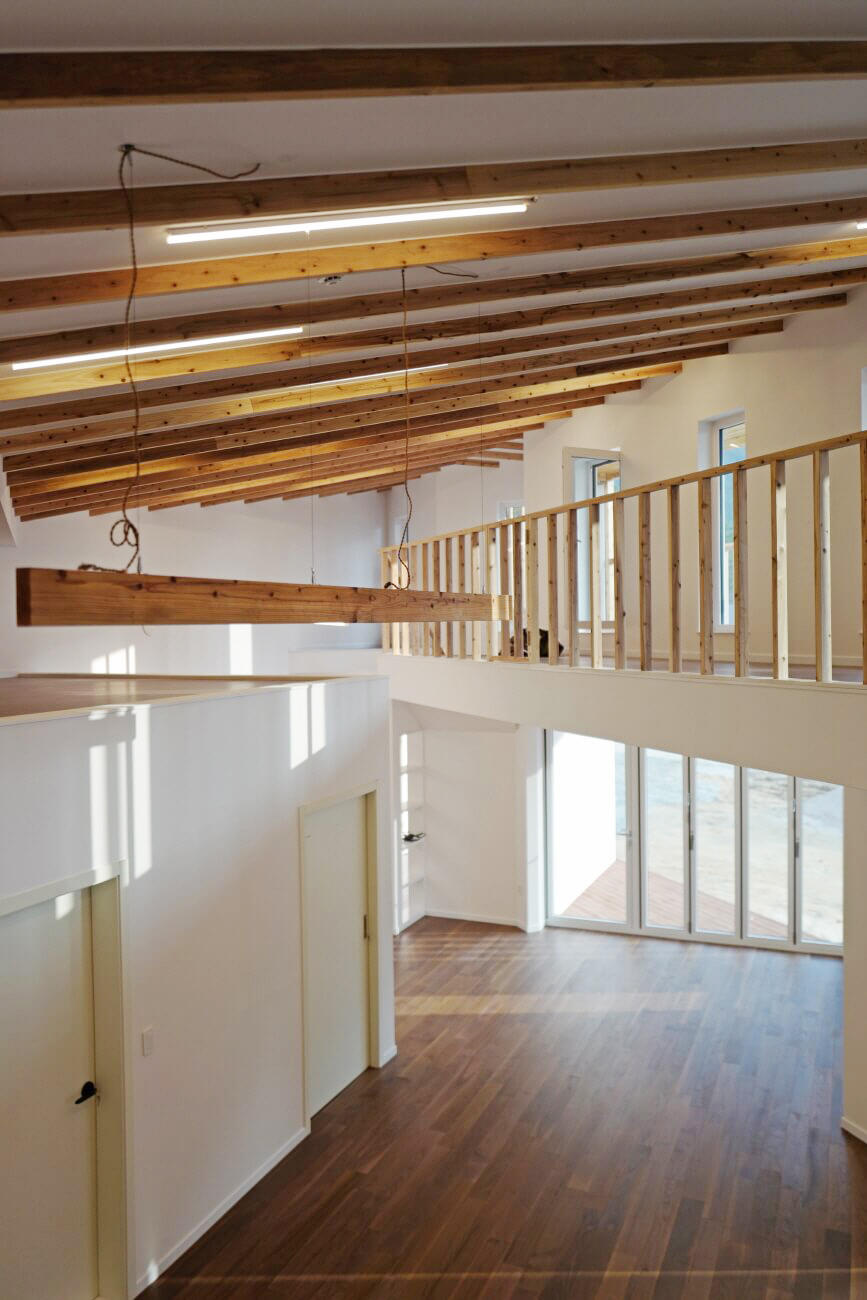

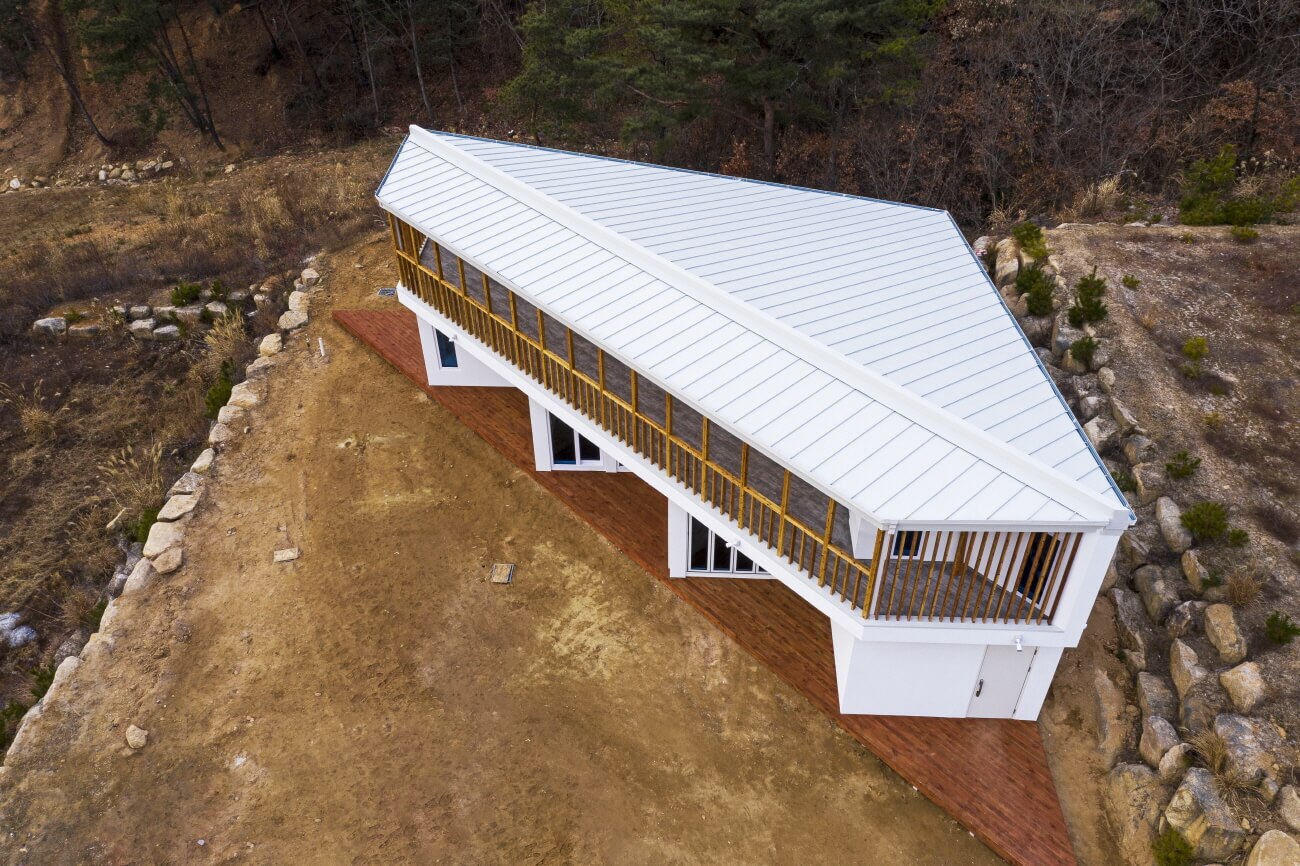

이 주택의 건축적 명칭은 비정형 삼각형 목구조 주택이다. 목조 주택 설계/시공 중요한 이슈 중 한 가지는 지붕이다. 대부분 목구조의 방수와 하자를 고려하여 박공 지붕 형태의 지붕을 많이 선호한다. 대부분의 평면은 사각형의 정형적인 패턴을 많이 활용하여 형태를 만들고 공간을 구성한다. 그러나 이번 주택은 그 틀을 깨고 새로운 시도를 하였다. 각기 다른 기능과 크기의 공간을 큰 삼각형 모양의 지붕 아래로 모듈을 만들어 계단식으로 배치하였다. 모듈로 만들어진 공간의 각 포인트는 자연스럽게 구조 라인이 되어 기둥과 벽이 되어 지붕과 다시 연결된다.

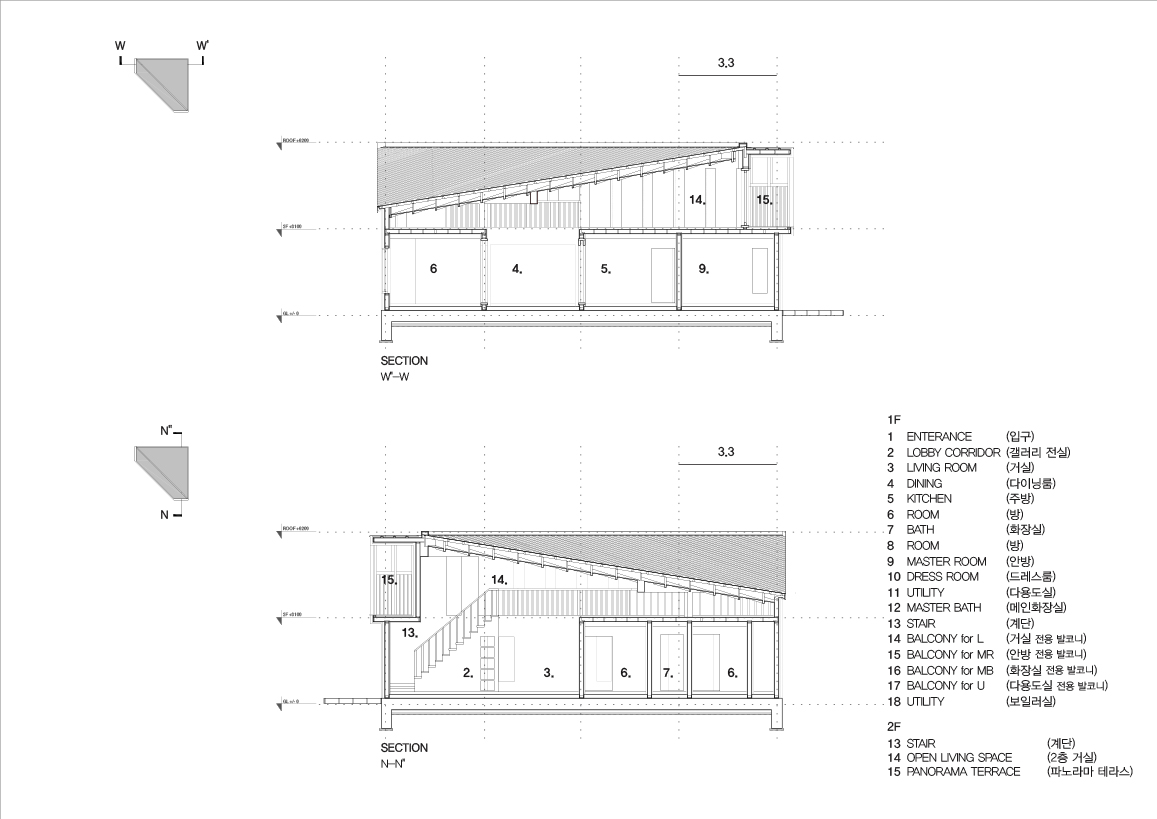

Section

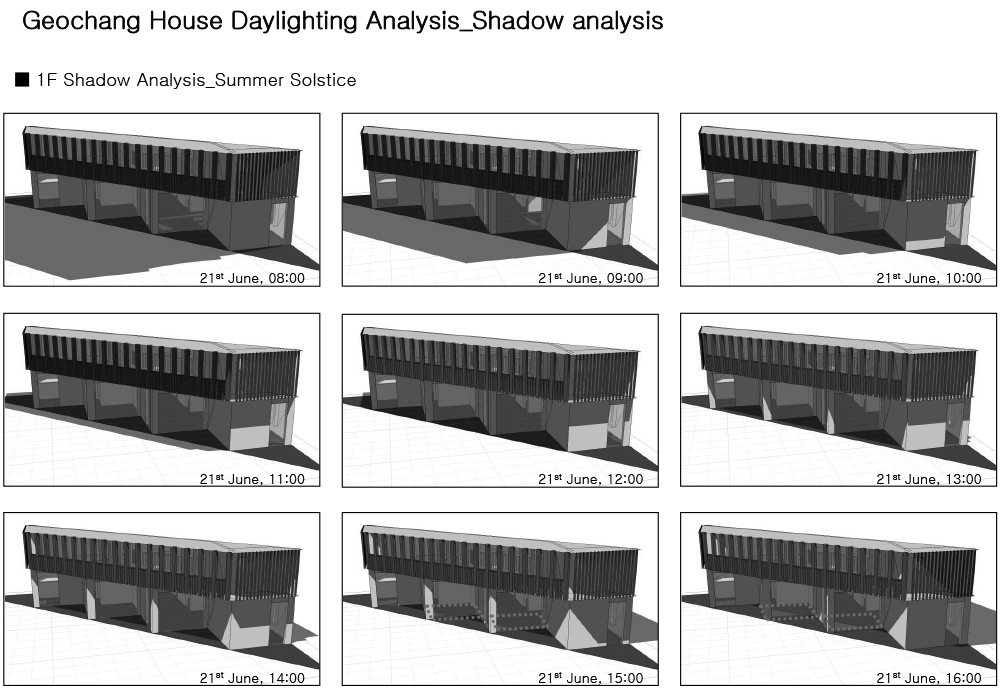

Shadow analysis​

 Living in Nature with 6 x Balcony Spaces : 자연속의 삶 과 여섯 개의 발코니 공간

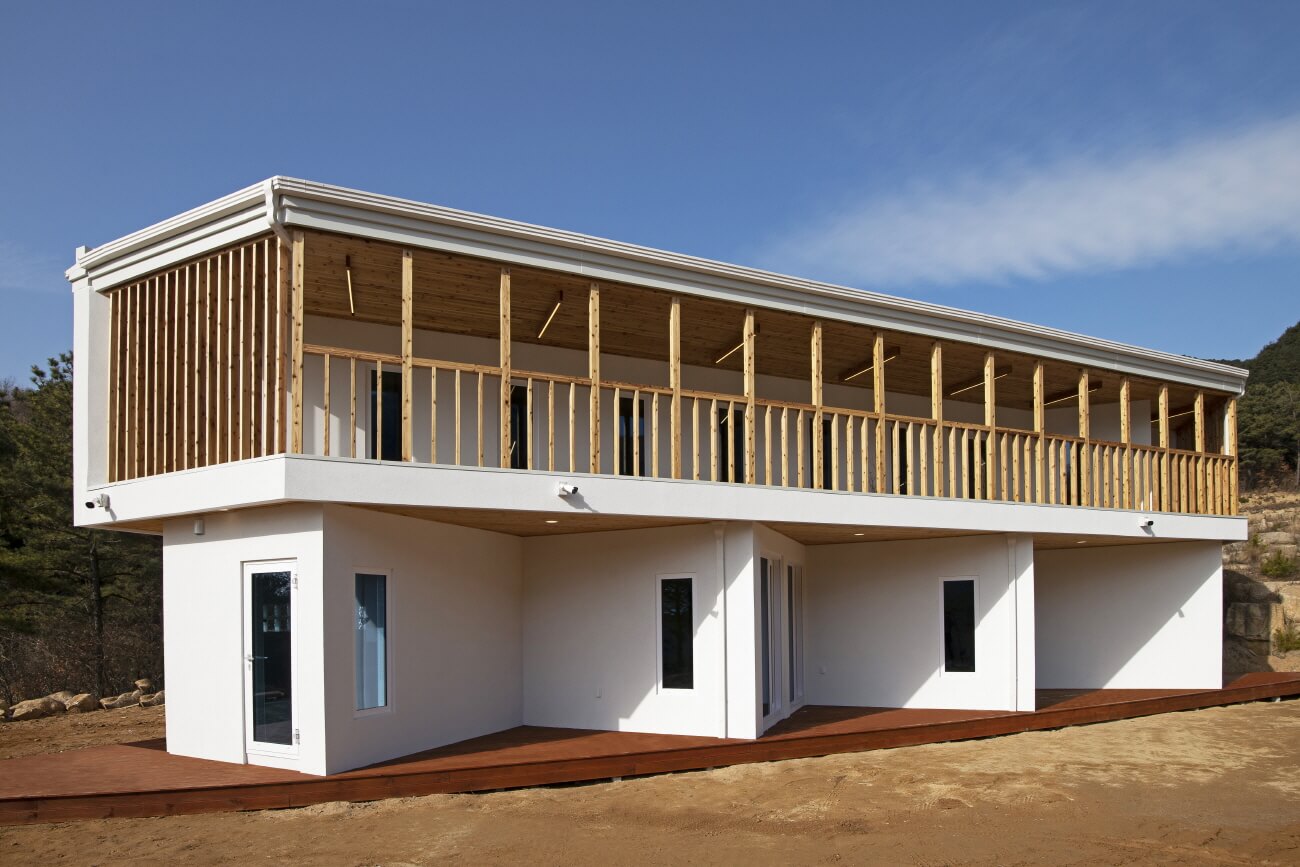

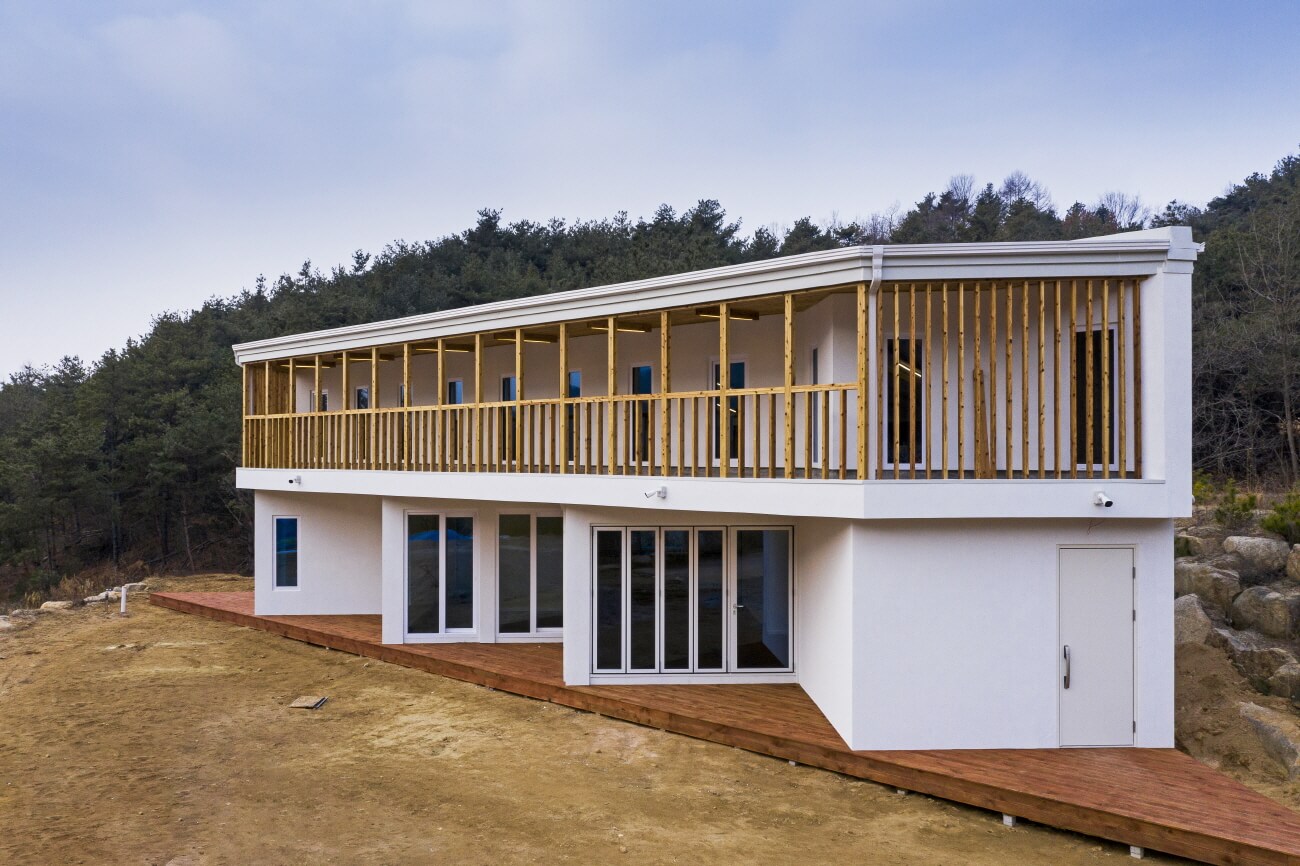

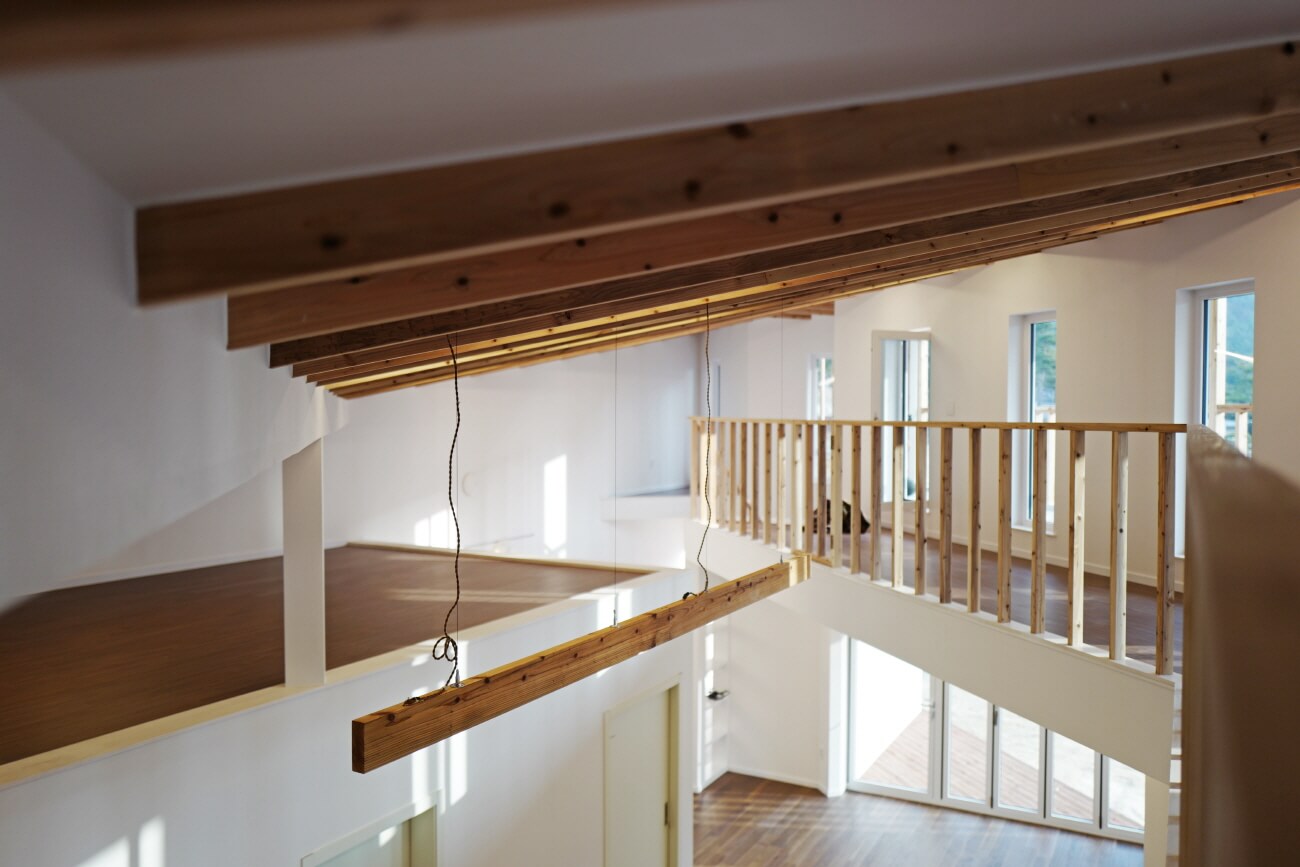

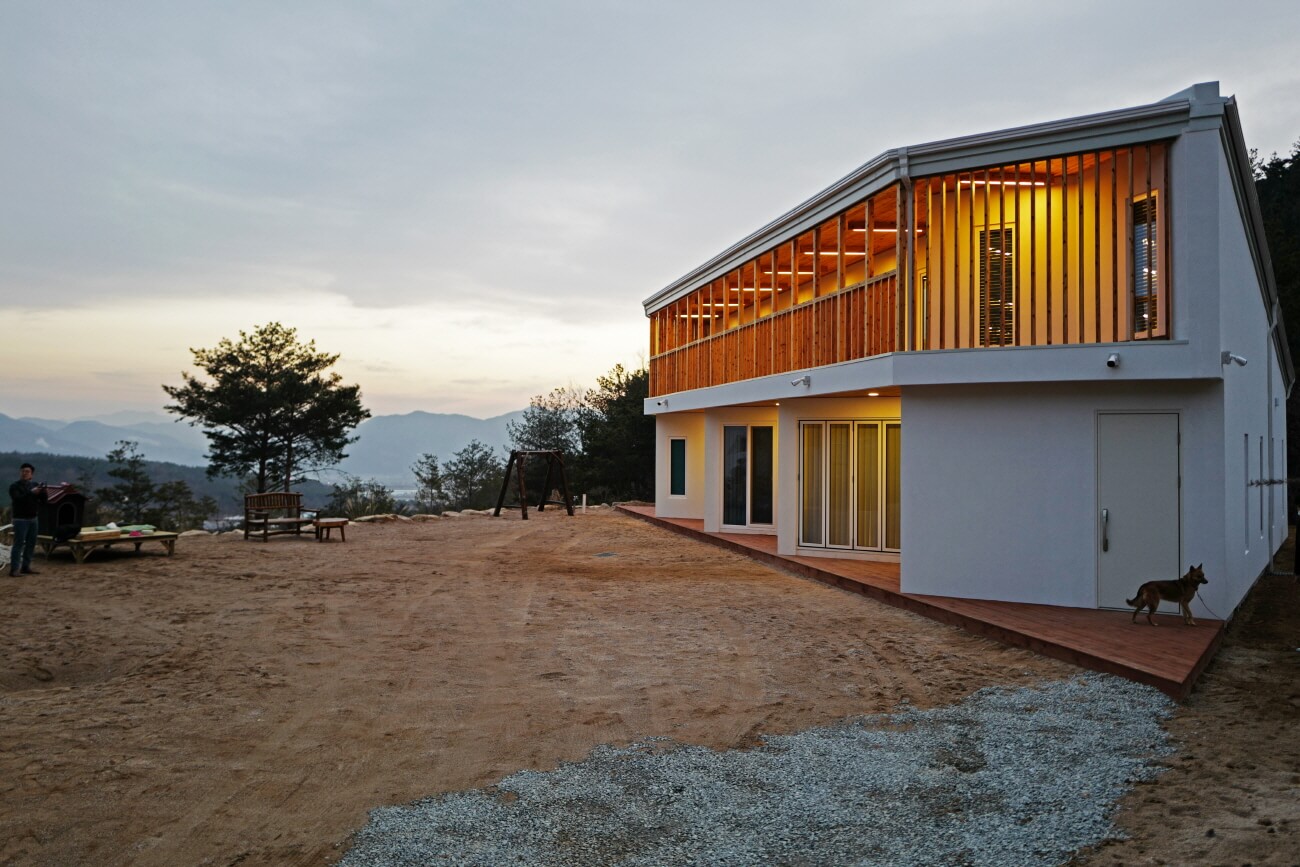

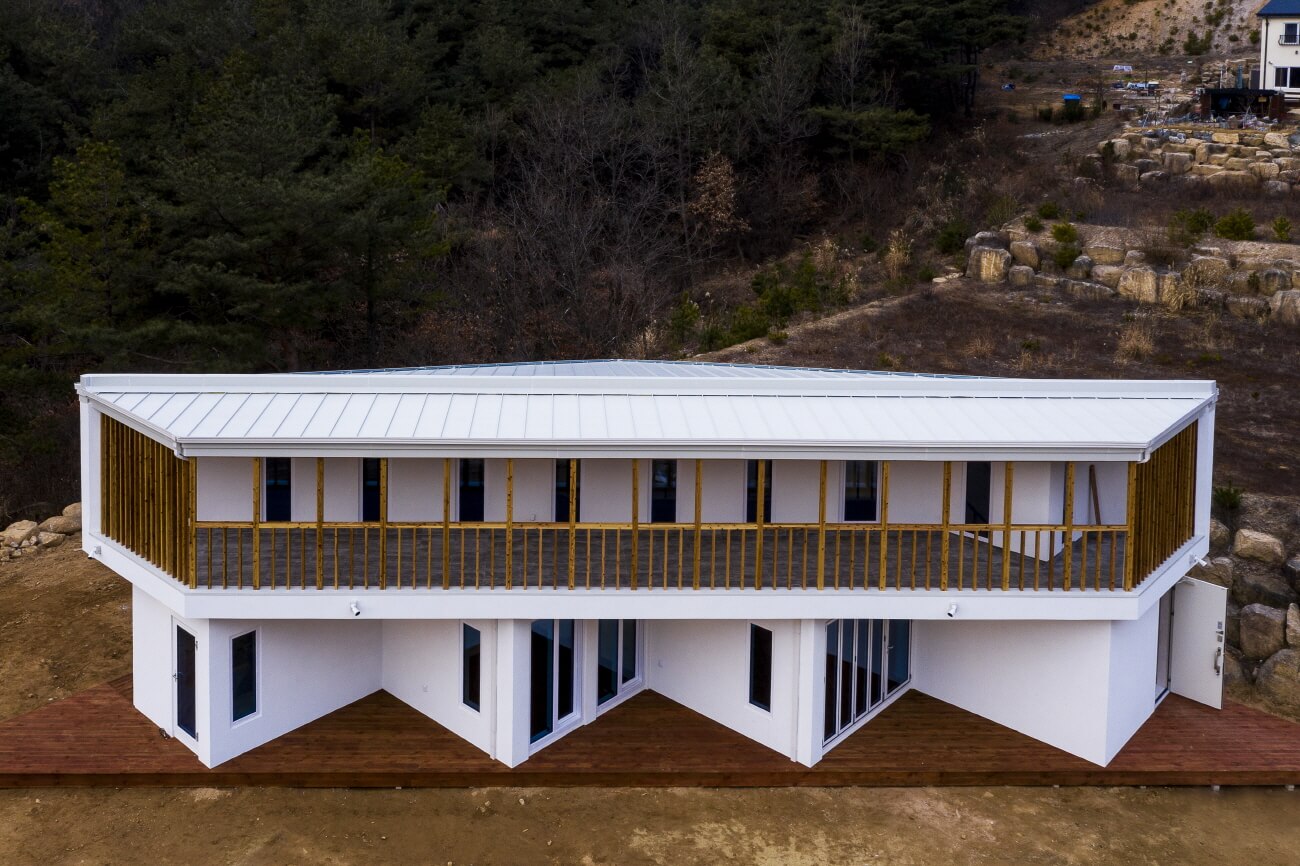

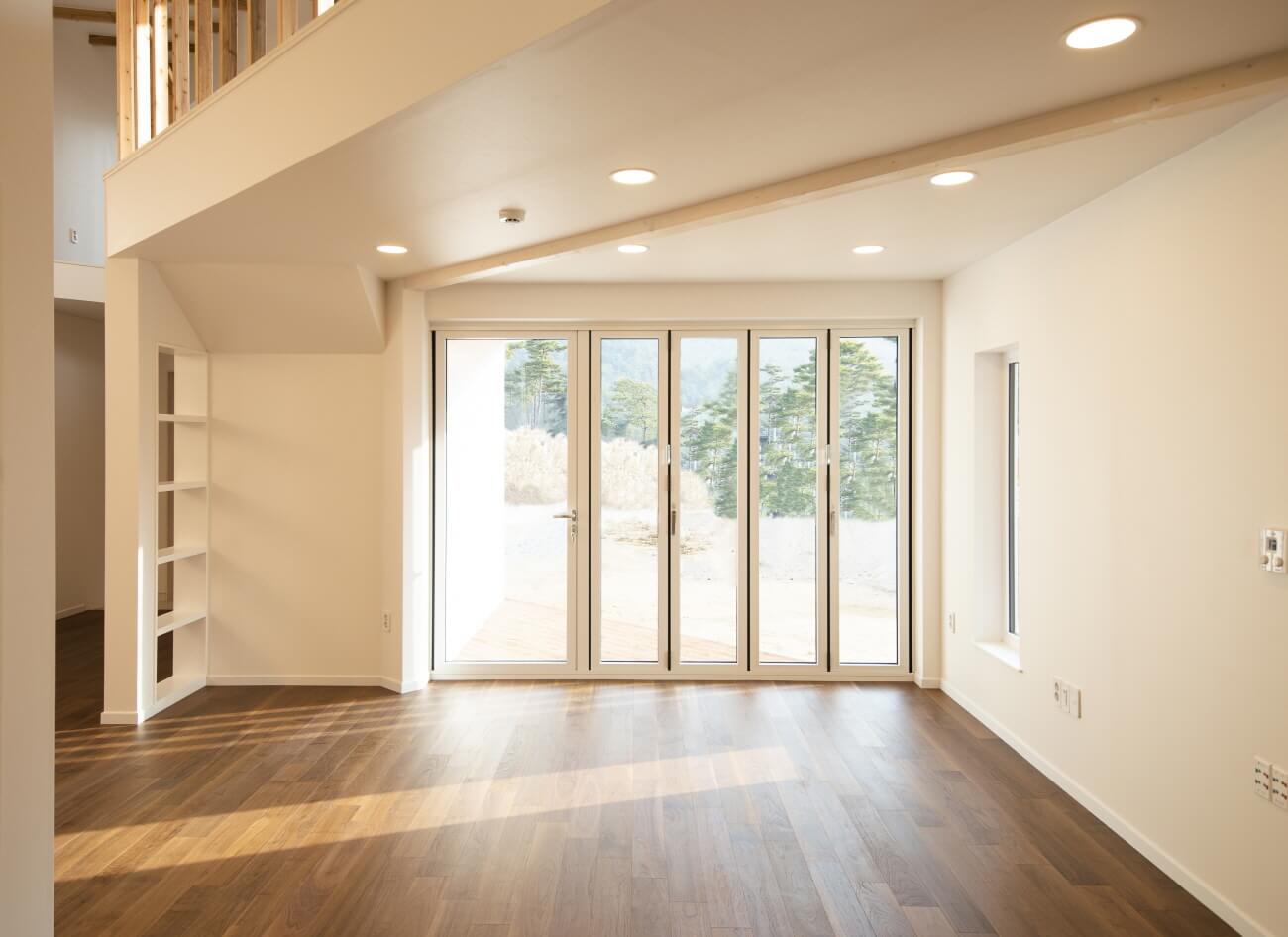

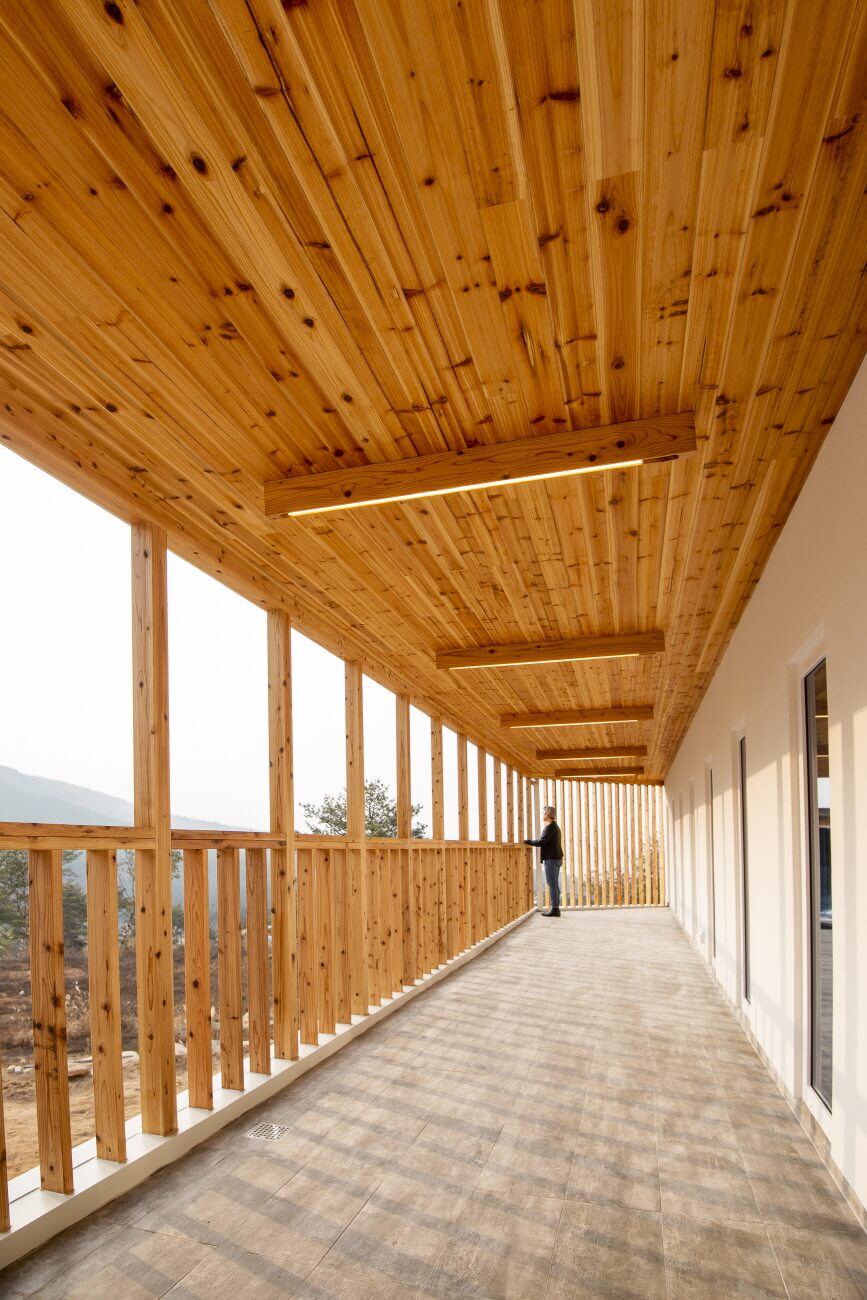

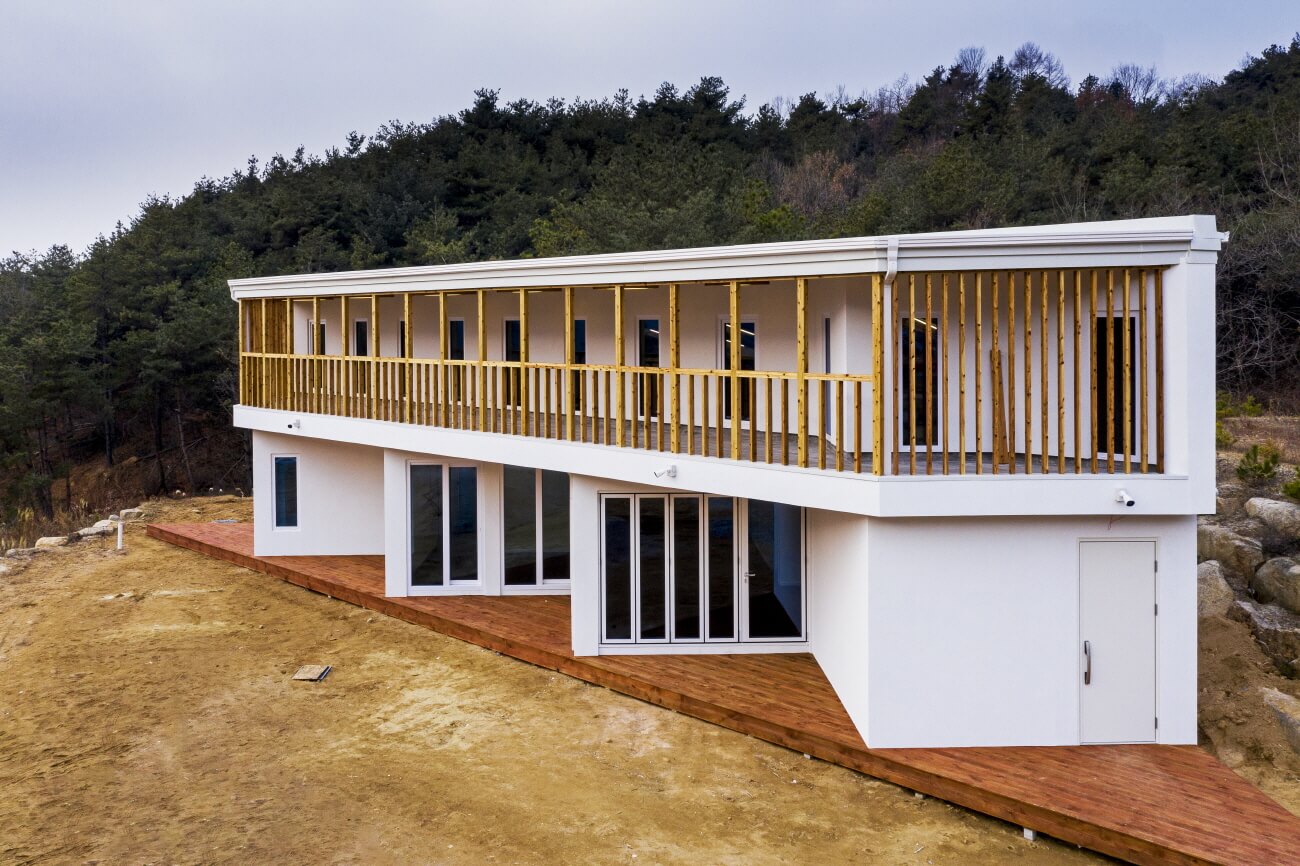

자연 속에서의 삶을 계획하면서 가장 많이 놓치는 것이 공간을 만들면서 점점 닫혀진 벽들 속에 갇혀 자연과 멀어지는 것이다. 삼각형의 평면 구조는 자연스럽게 6개의 독립적인 성격의 테라스를 만들어 내부 공간과 외부 공간의 자유로운 확장을 만들어주어 대부분의 실내 공간에서 자연을 일상 속으로 자연스럽게 가져오는 기회를 만들어주는 역할을 한다. 특히 2층의 길게 뻗은 파노라마 발코니는 어느 곳에서도 경험하지 못하는 거대하고 장대한 자연을 담는 파노라마 뷰를 선사한다.

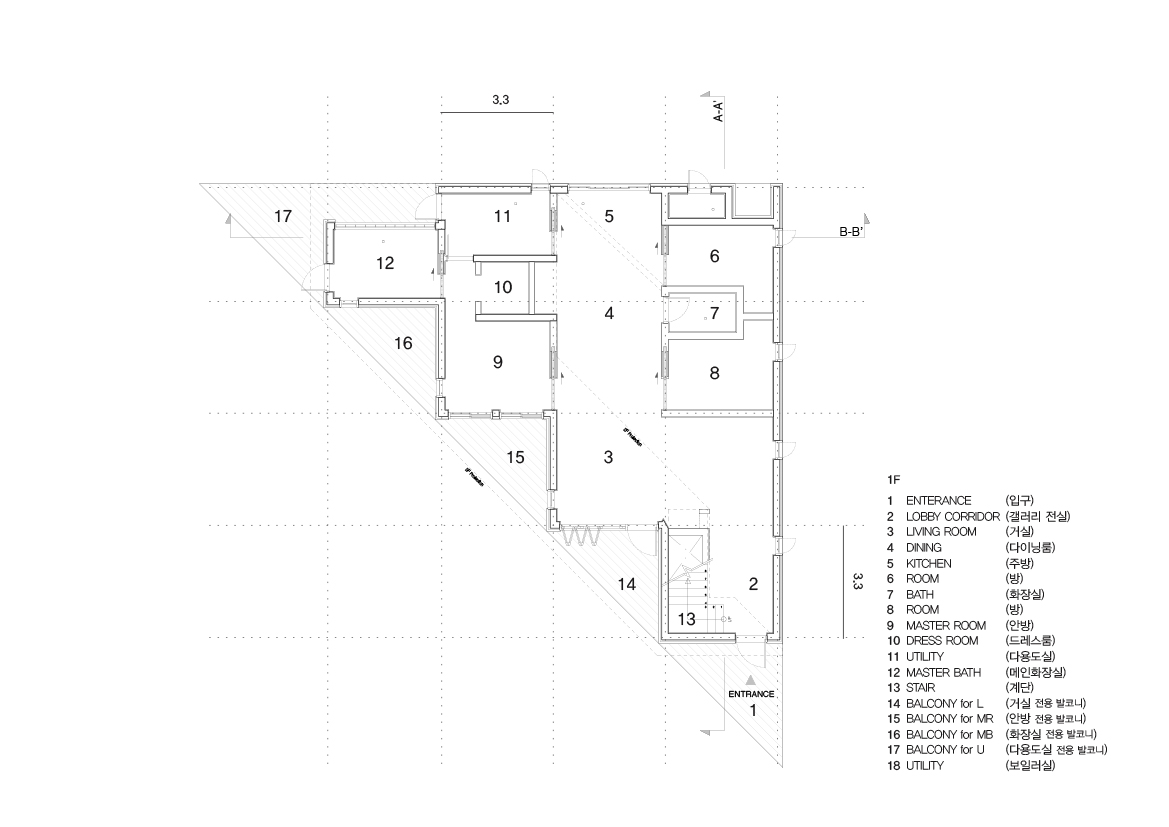

Plan _ 1F

Sustainable Consultant : 친환경 분석을 통한 입체 설계

친환경 컨설팅은 주택에서는 생소한 분야이다. 그러나 주택의 공간 계획이나 형태를 고민하는 만큼 중요한 부분이 공간의 컨디션이다. 여름에 강한 태양 빛을 가려 시원한 집을 만들고 겨울의 짧은 일조량을 최대한 집안으로 끌어들여 최적의 주거 환경이 기본이 되어야 할 것이다. 거창 가조면의 지리, 환경 데이터를 활용하여 계획된 설계의 자연 채광을 분석하였다. 이를 기초로 하여 찬바람이 내려오는 북서쪽 향은 최대로 낮추고 뷰와 채광이 좋은 남동쪽을 높여 자연스럽게 한기가 건물을 타고 지나갈 수 있게 설계하였다. 준공 후 한해 4계절을 보내고 올해 다시 겨울을 맞이한 집의 열효율은 주변 다른 집들에 비해 30%정도 에너지 효율이 높아 건축주는 만족하고 있다. ■​

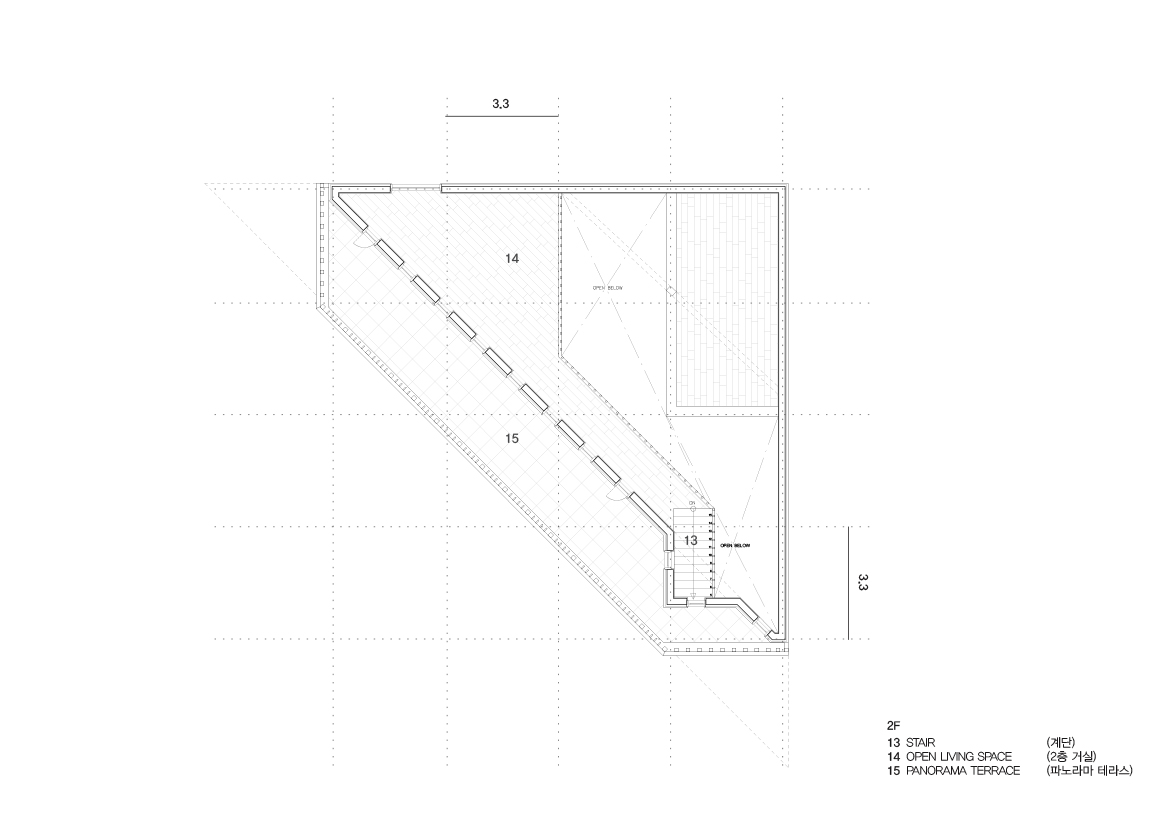

Plan _ 2F

 ​
