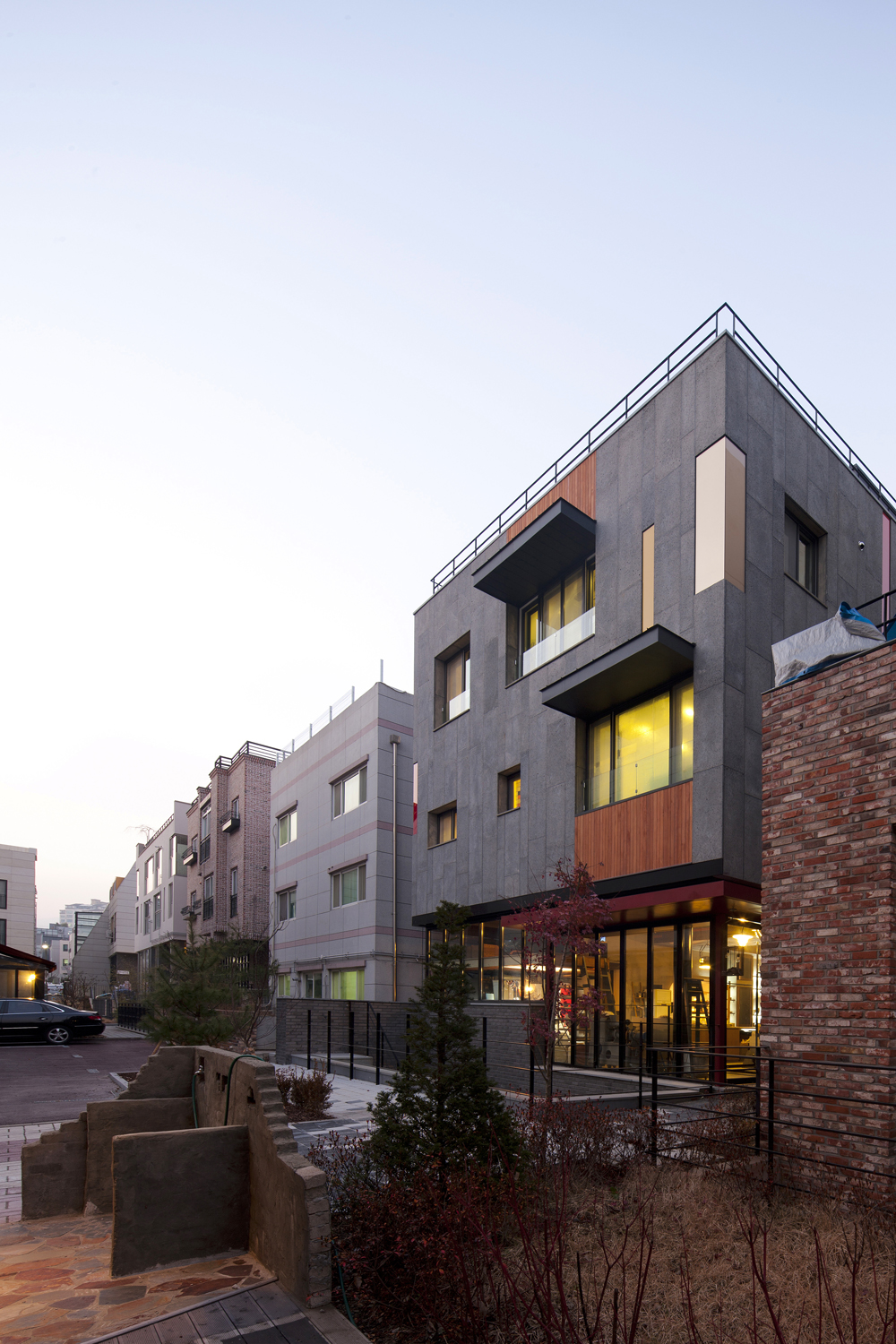

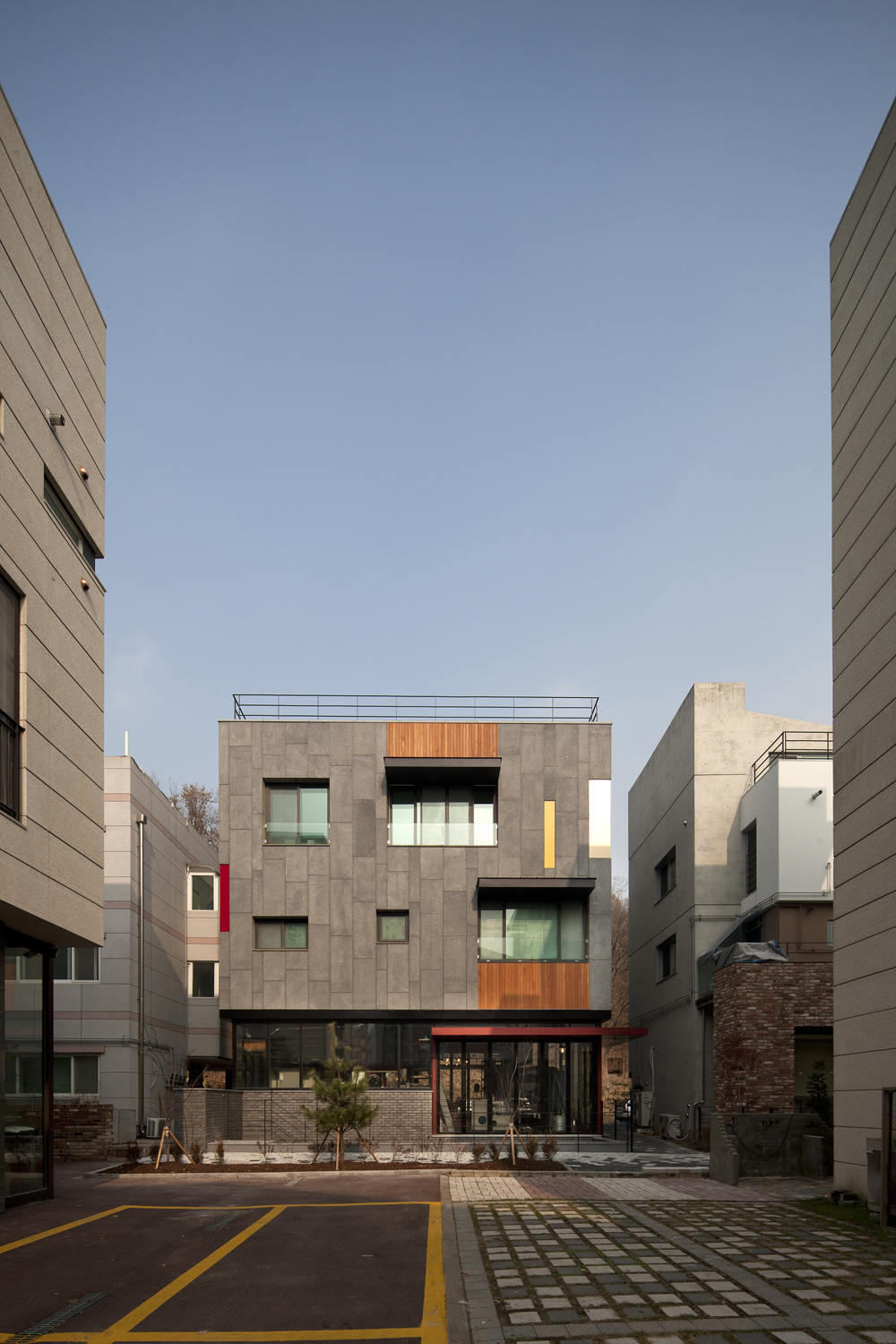

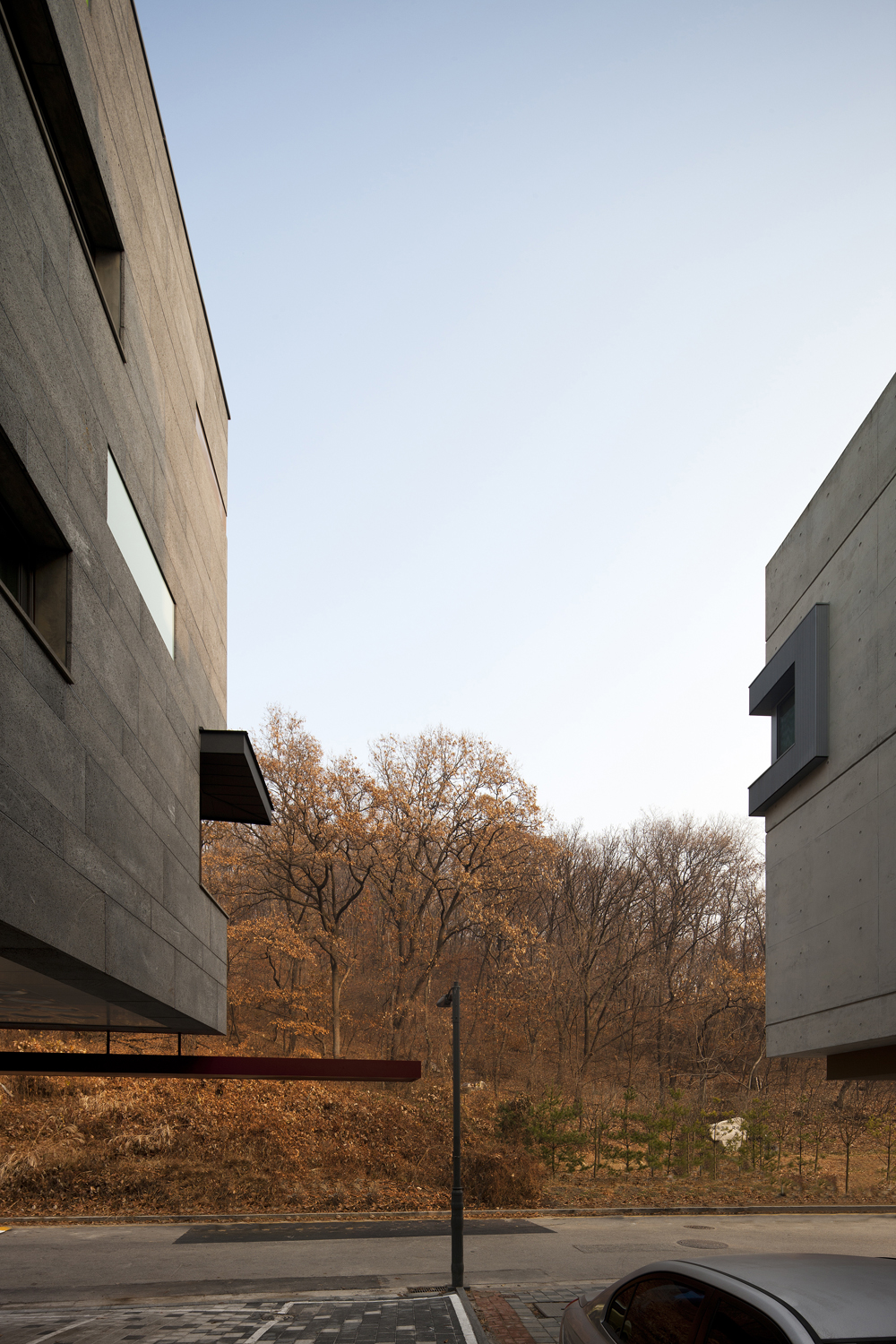

이미 개발이 많이 진행된 판교 택지개발지구안에서도 대지는 판교도서관 인근에 약간 후미진 곳에 위치한 곳이었다. 하지만 대지 북쪽으로는 전면도로 건너편에 금토산의 산자락과 마주하고 있으며, 대지 남쪽으로는 운 좋게도 앞 건물 두 개가 사이를 벌려 배치하고 있어 답답하지 않은 상황이었다.

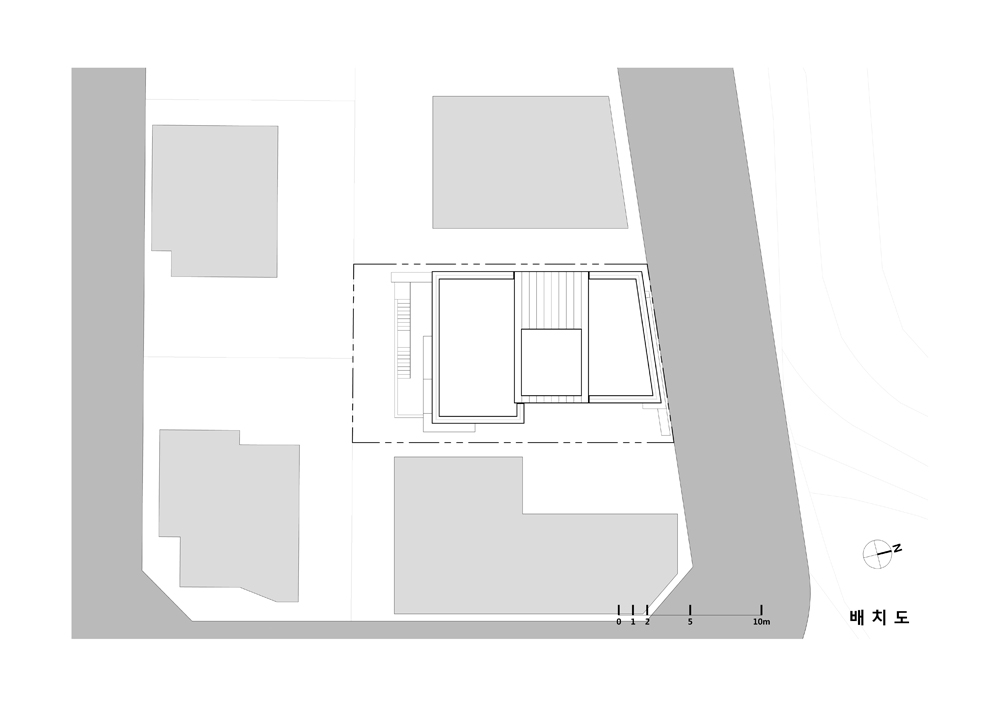

 Site Plan













판교의 지구단위계획은 건축계획의 많은 부분을 이미 규정해 놓았으며(허용되는 층별 용도의 구성, 1층 주차의 형태, 지하층의 면적 등), 그에 충실히 따르면서 대지가 가지고 있는 장점을 살려보고자 노력하였다.

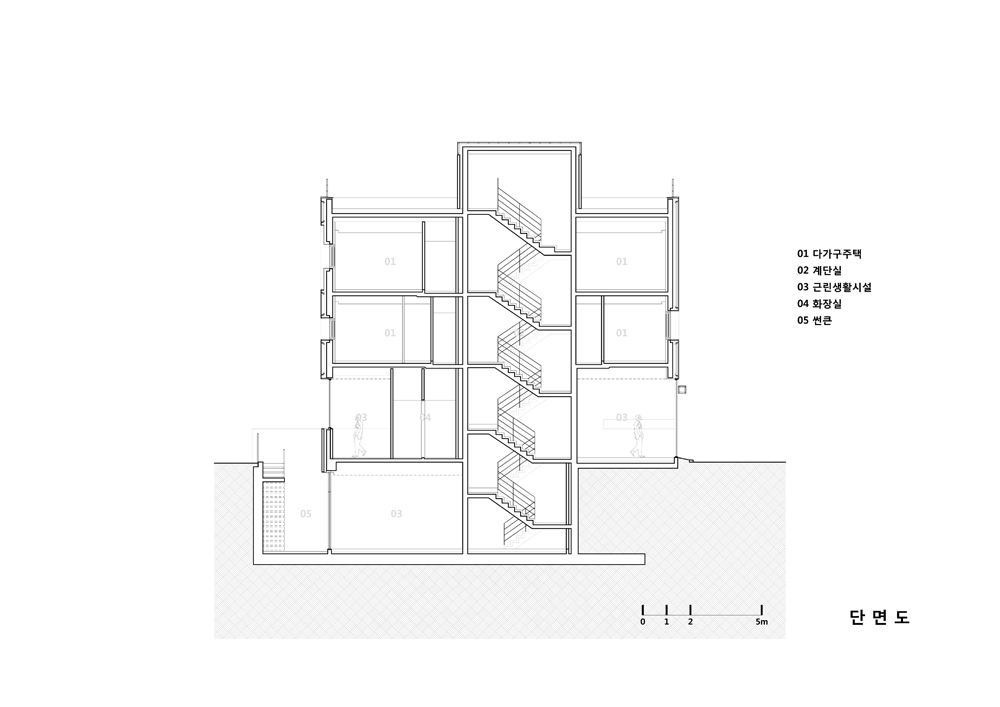

 Section

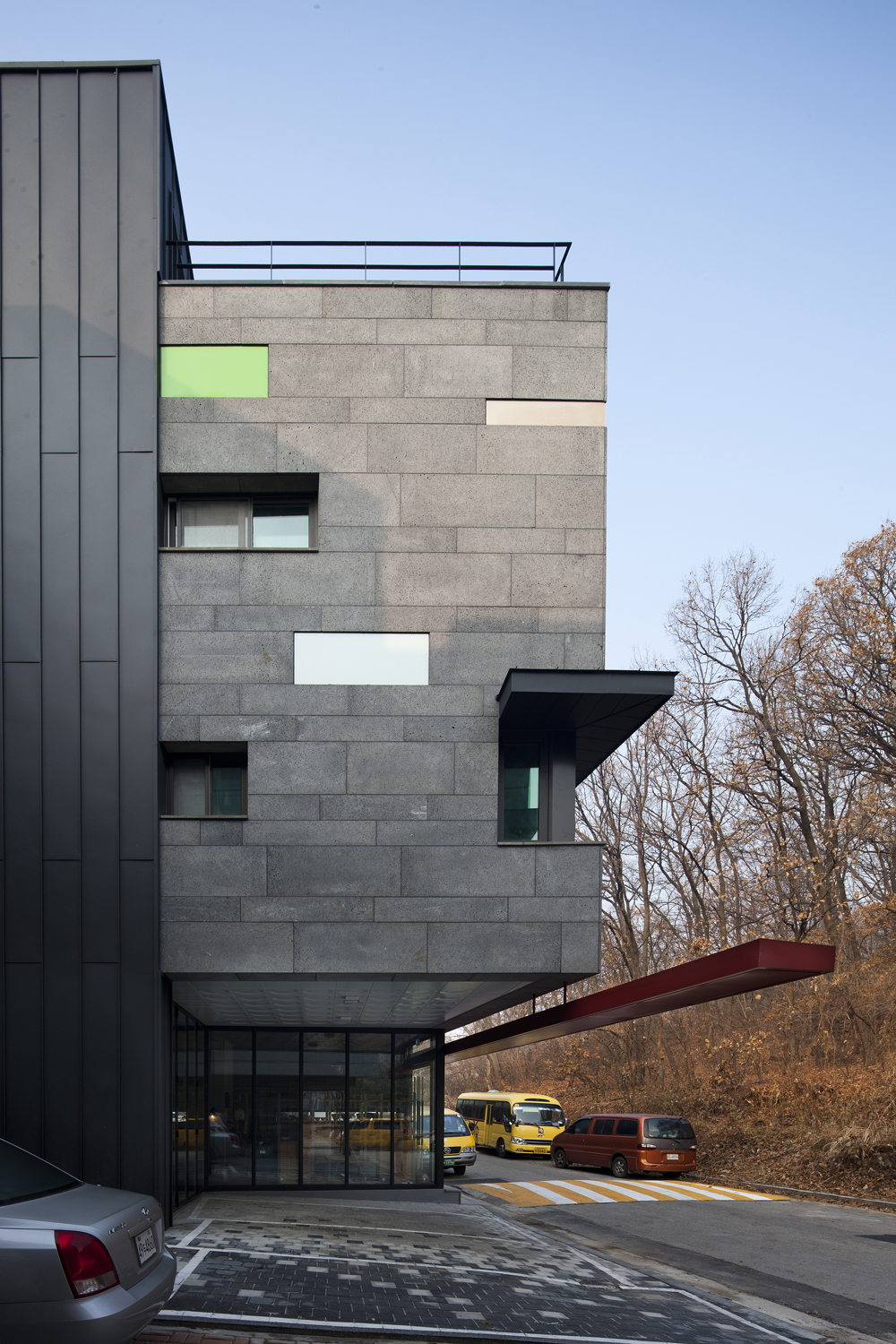

1층에서는 최대한 개방적인 재료를 사용하고 구조 부재 및 그 크기를 최소화하여 대지의 남쪽과 북쪽을 소통가능하게 하려 하였다. 이를 위해 1층 부분의 기둥을 최소화하기 위해서 다소 특별한 구조 시스템을 계획하였다. 계단실 및 계단실 반대쪽의 벽으로 수직하중을 견디고, 2층과 3층의 외벽을 딮 빔으로 구성하여 1층에서는 기둥이 없거나 아주 작은 크기의 철골 기둥만 배치하였다. 이를 위해 2층과 3층의 입면의 창호 개구부는 구조와의 검토를 통해 디자인 되었다.

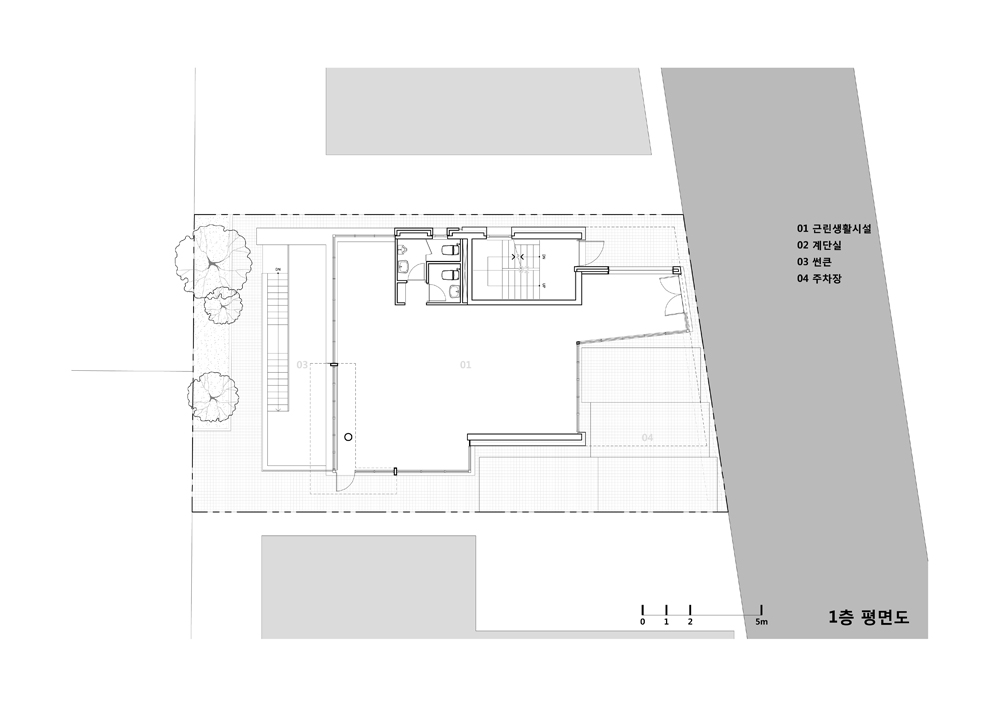

1st Floor Plan

















주변에서 흔히 볼 수 있는 1층에는 상가, 상층부에는 주거가 배치되는 방식을 그대로 따르면서, 그 각각의 기능에 따라 적합한 구조 형식을 적용한 것이며, 동시에 본 대지의 장점을 극대화할 수 있는 구조 시스템이라고 할 수 있다.

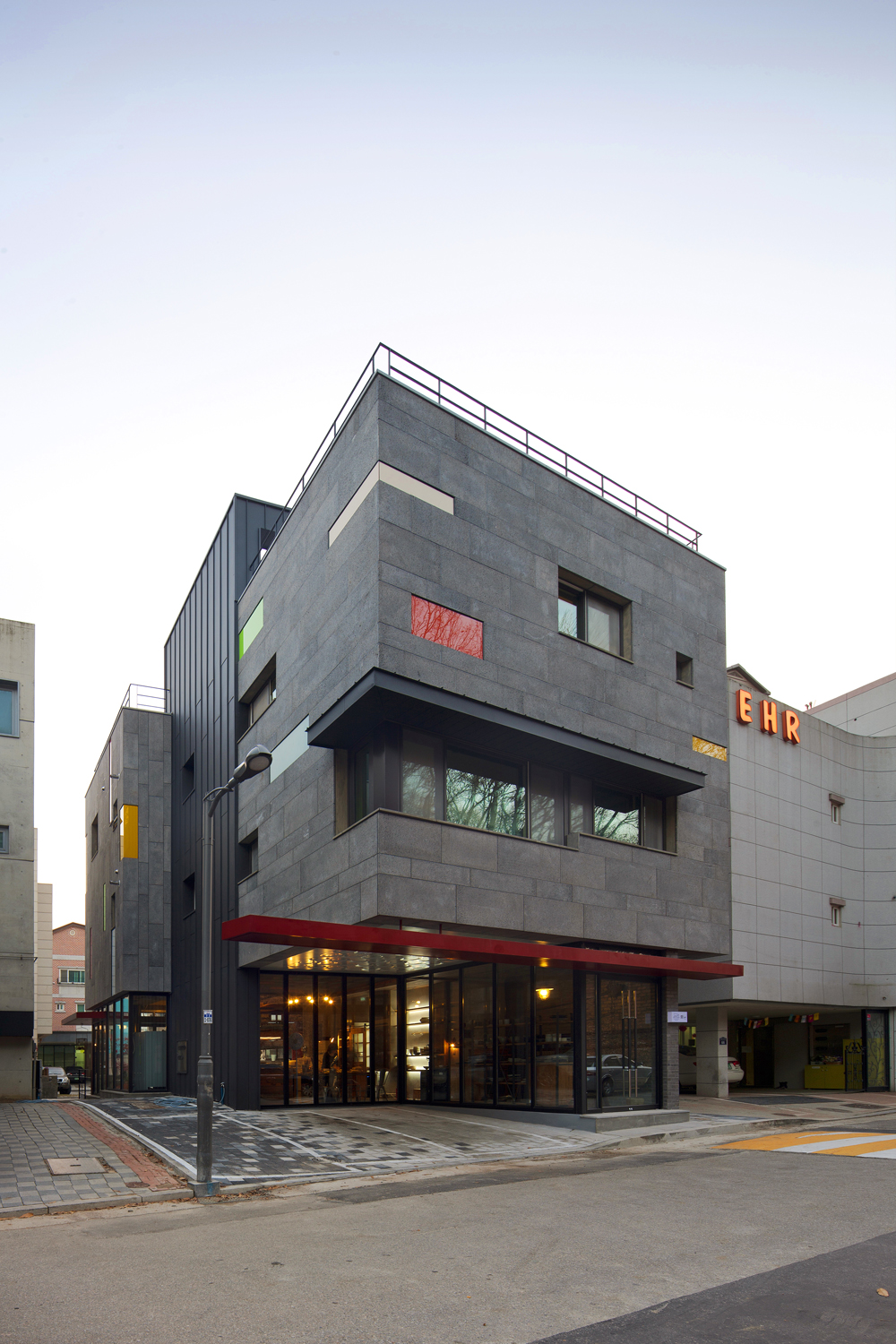

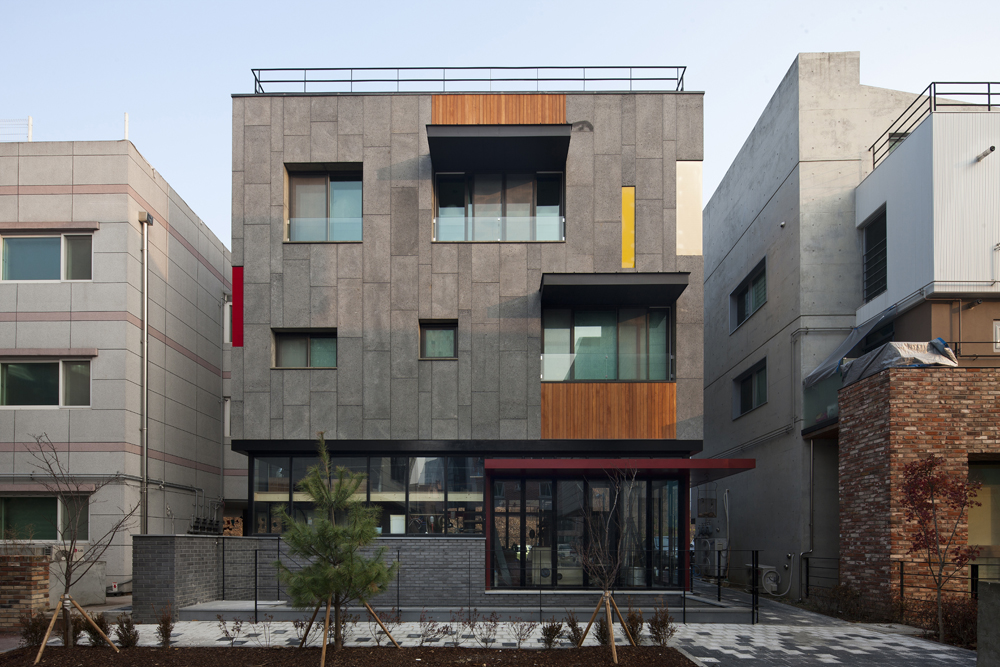

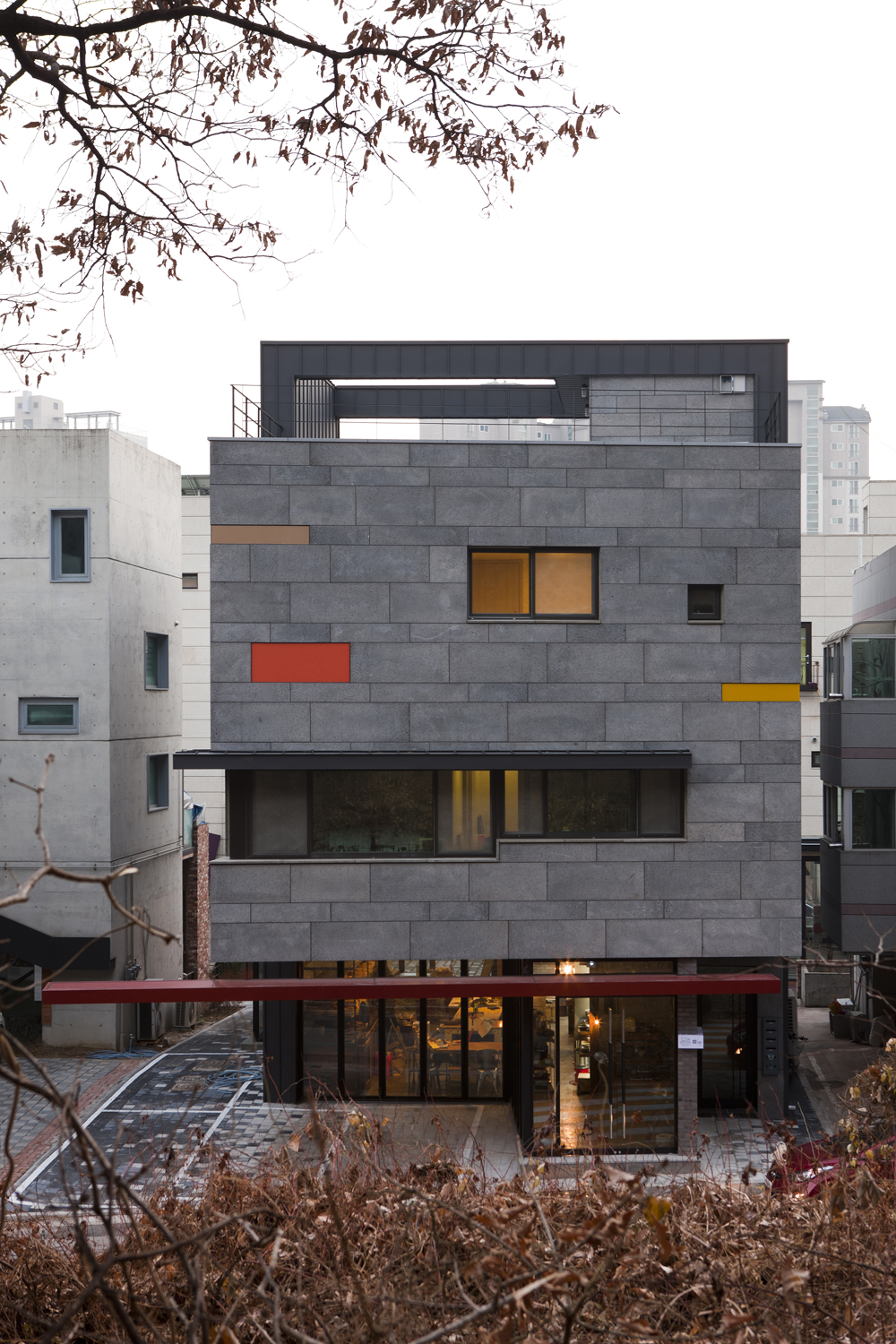

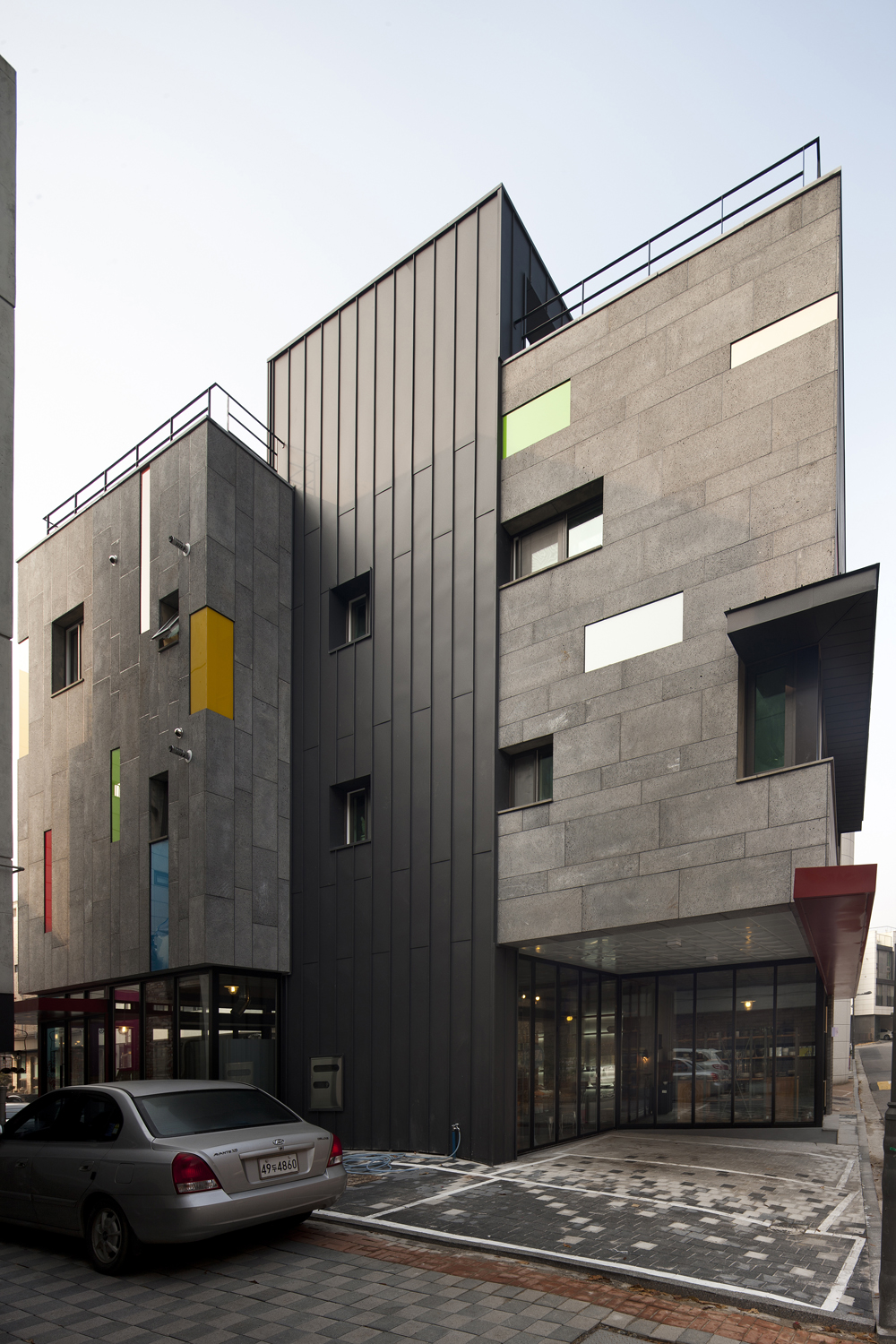

구조와의 검토 및 내부의 주거기능에 따른 창문에 덧붙여 추가로 배치된 다양한 색상의 유리는 일반적인 다가구주택의 입면 구성을 벗어나 좀 더 특별한 파사드의 구성을 가능하게 하였다. ■

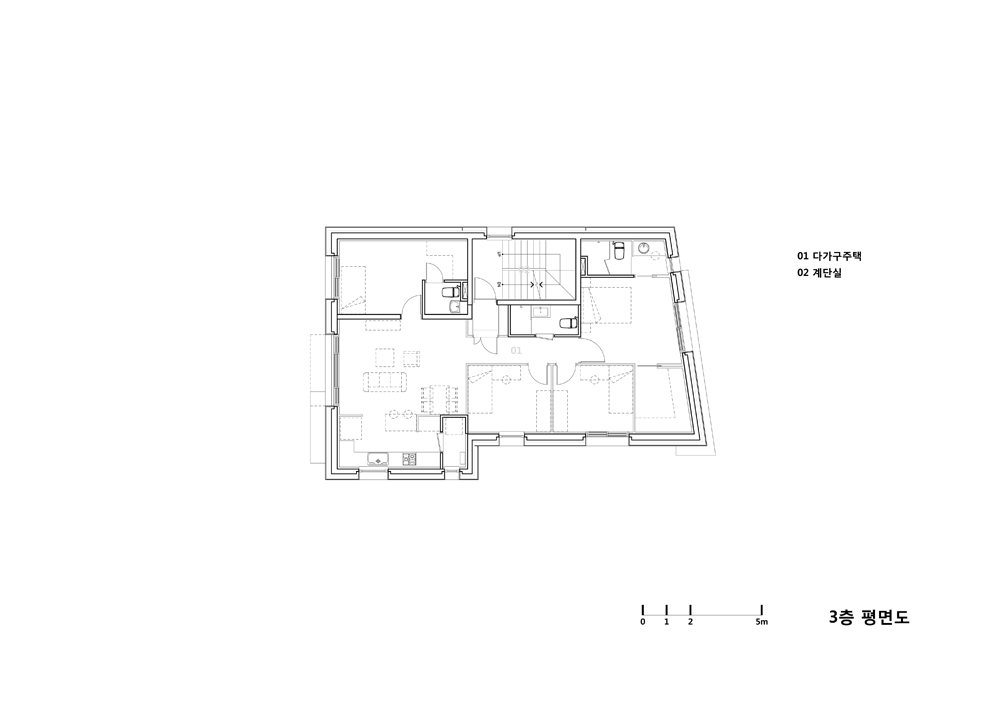

 3nd Floor Plan

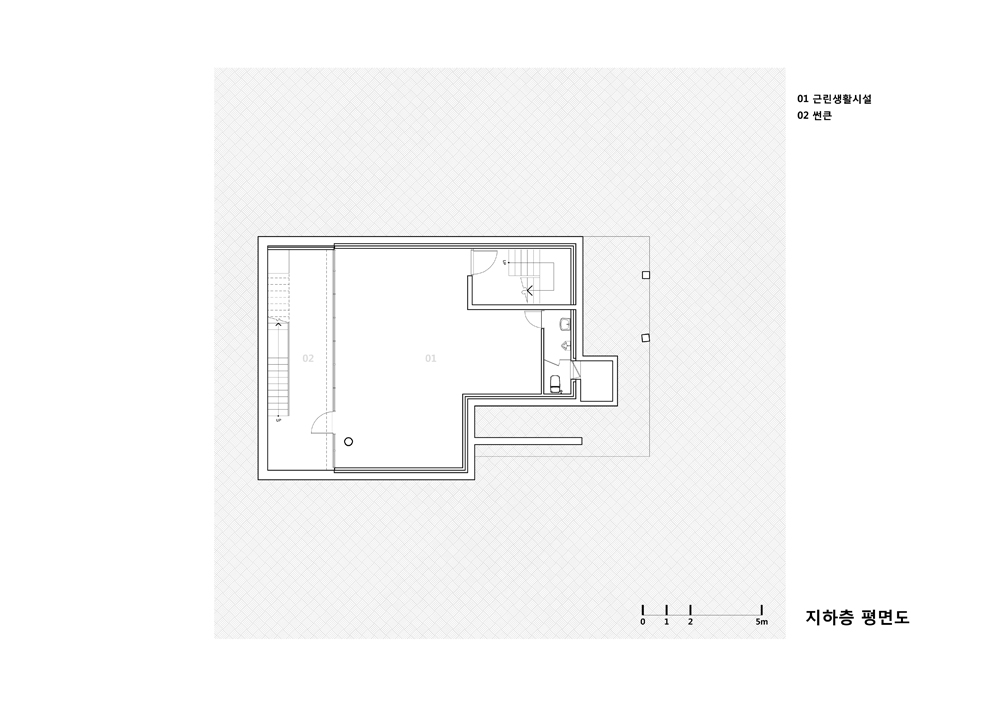

Basement Floor Plan
