라파엘센터

라파엘센터는 외국인 노동자를 위한 무료의료시설이다. 건축가에게 주어진 일은 고시원으로 운영되었던 열악한 건물을 외국인근로자를 위한 의료공간 및 지역주민을 위한 복합문화공간으로 고치는 것이었다. 부족한 예산과 더불어 가장 문제가 되었던 것은 협소한 공간이었다. 우선 기능이 없는 빈 공간을 최대한 만들어 많은 사람들이 머물 수 있게 했고, 동선의 흐름을 트랙의 형태로 조직하여 환자의 움직임에 막힘이 없도록 계획했다.

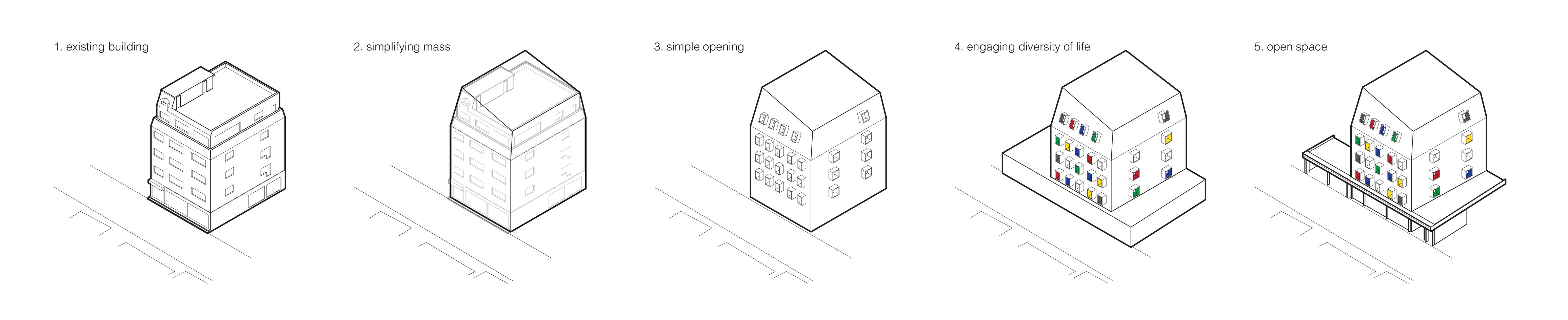

Concept Diagram

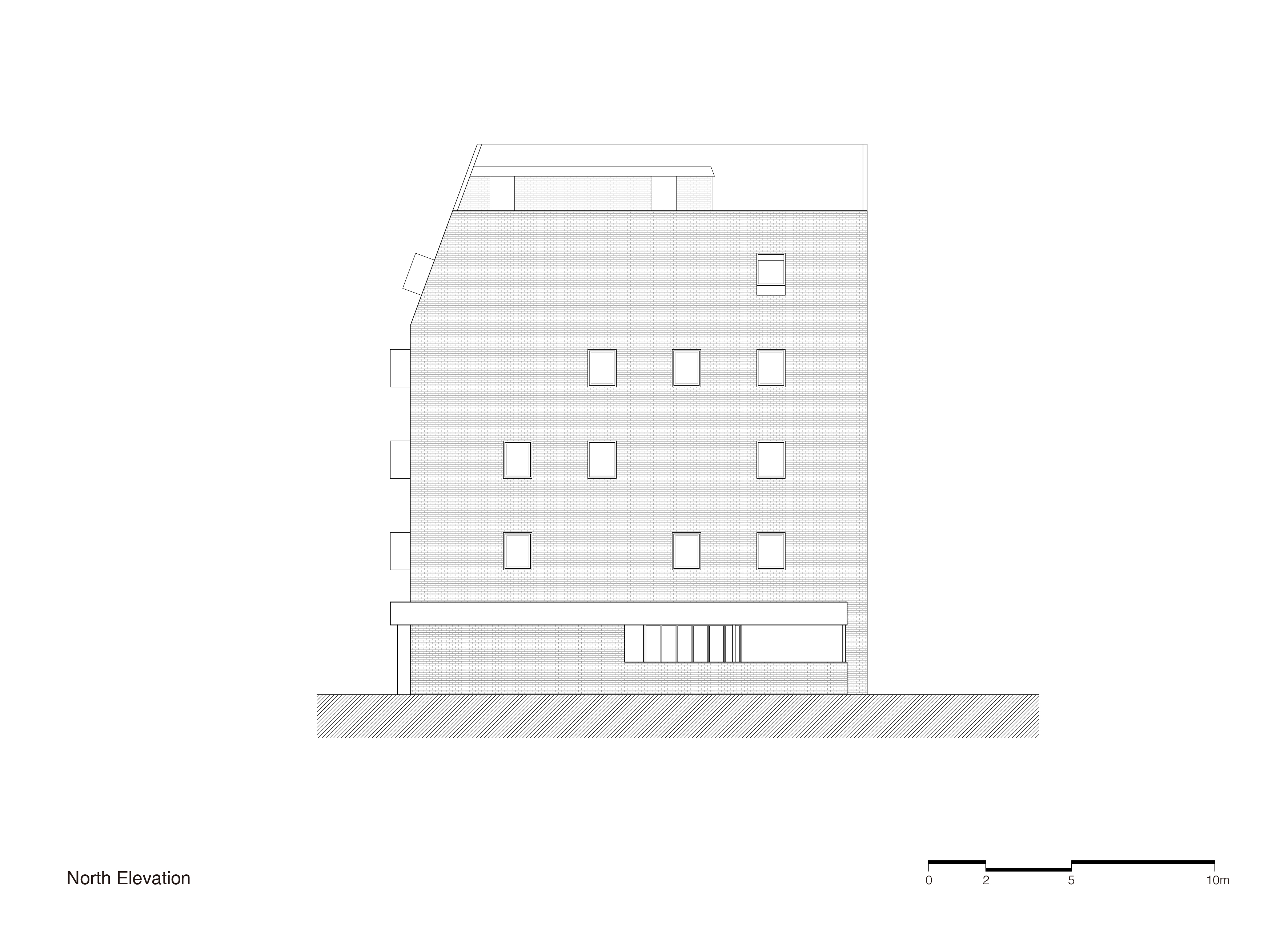

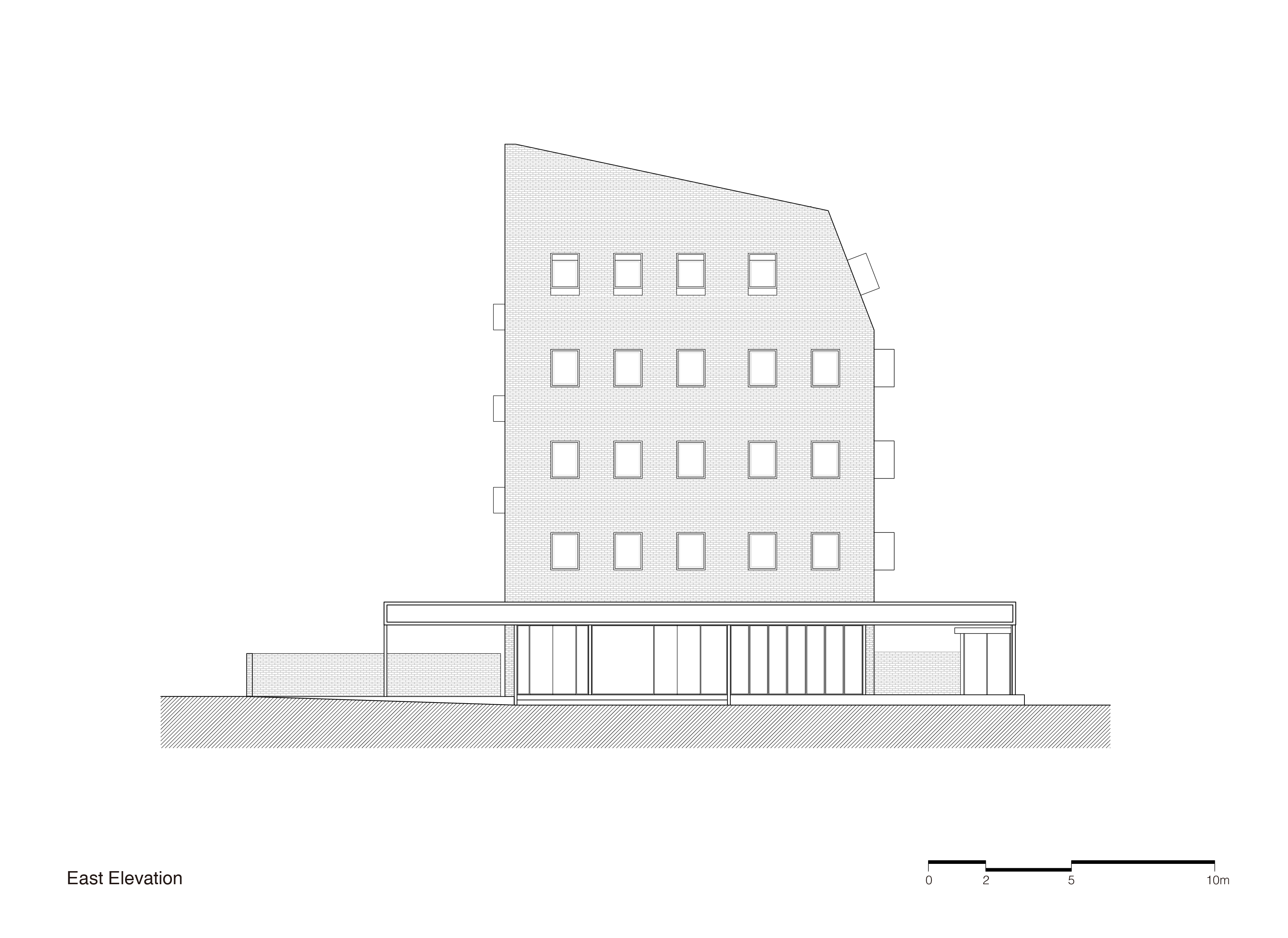

Elevation

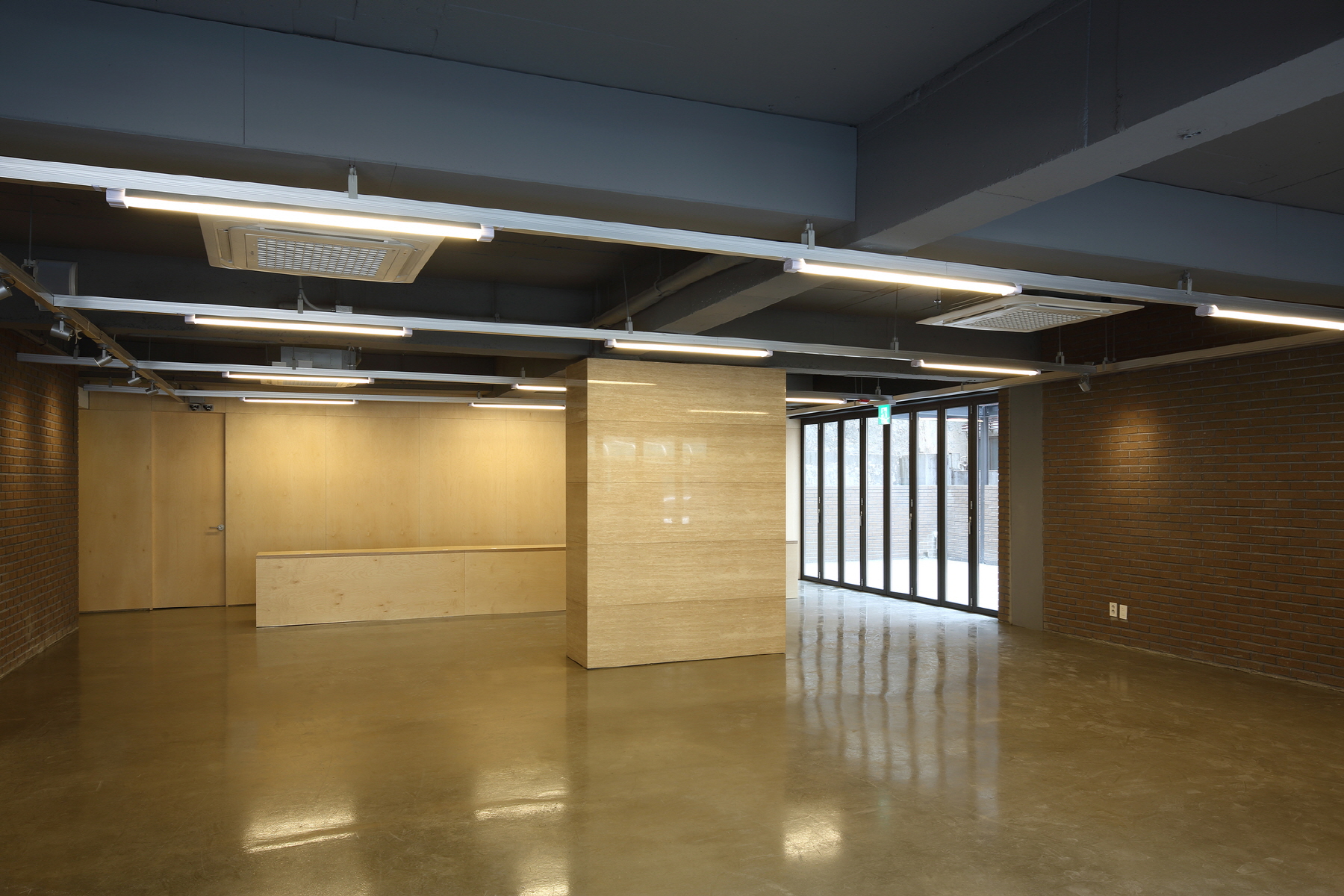

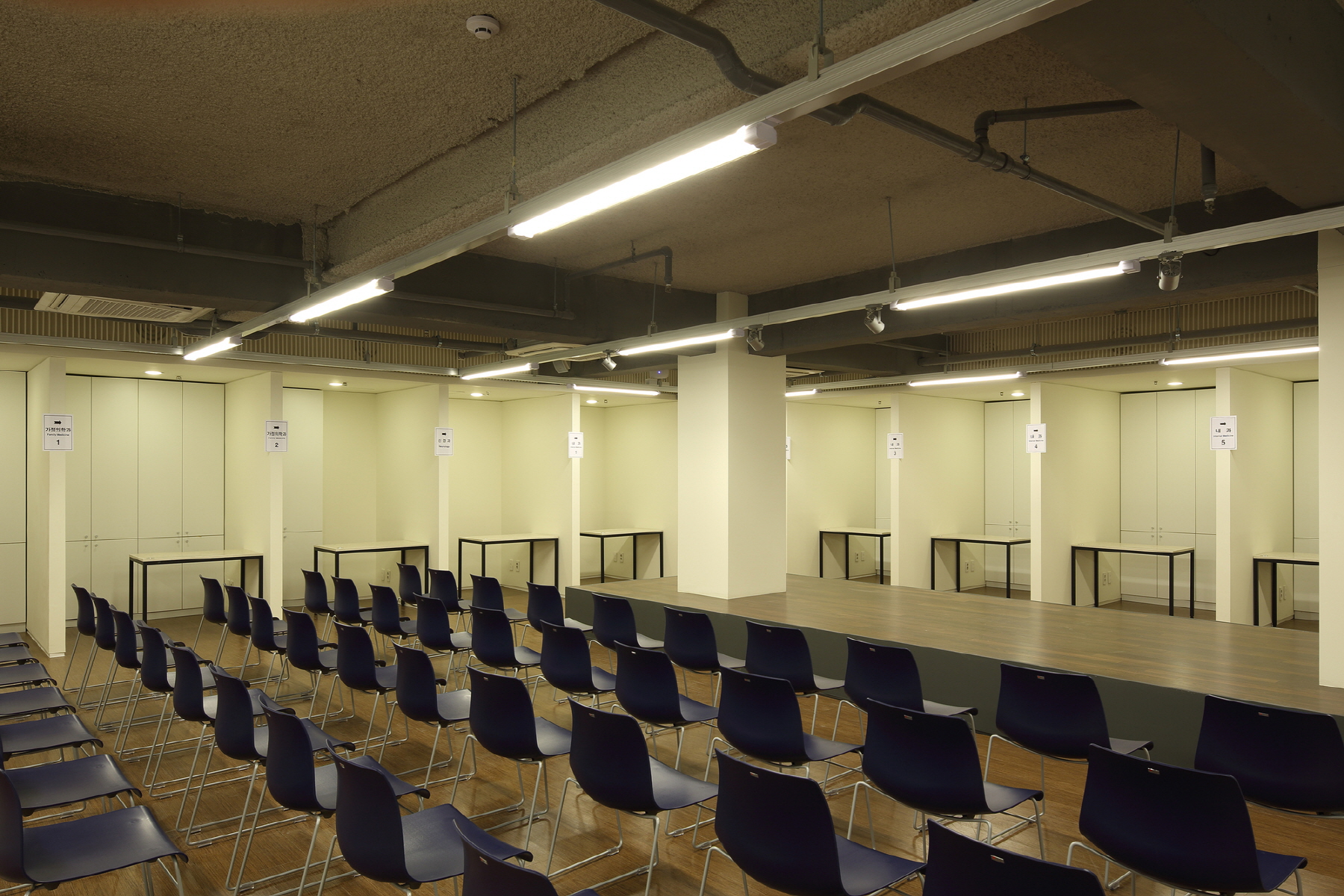

또한 주말에 사용되는 진료공간이 주중에는 지역주민을 위한 복합문화공간으로 사용될 수 있도록 가변적 사용이 가능하도록 공간을 고안했다. 1층에는 캐노피를 골목길에 따라 설치하여 연속된 도시가로를 만들었다. 치유공간이자 문화공간을 지향하는 라파엘 센터는 공공건축이 지녀야 할 건축적 포즈, 즉 도시와 접촉하고, 도시에 열려있으며 도시의 일부가 되는 건축으로 작용한다.

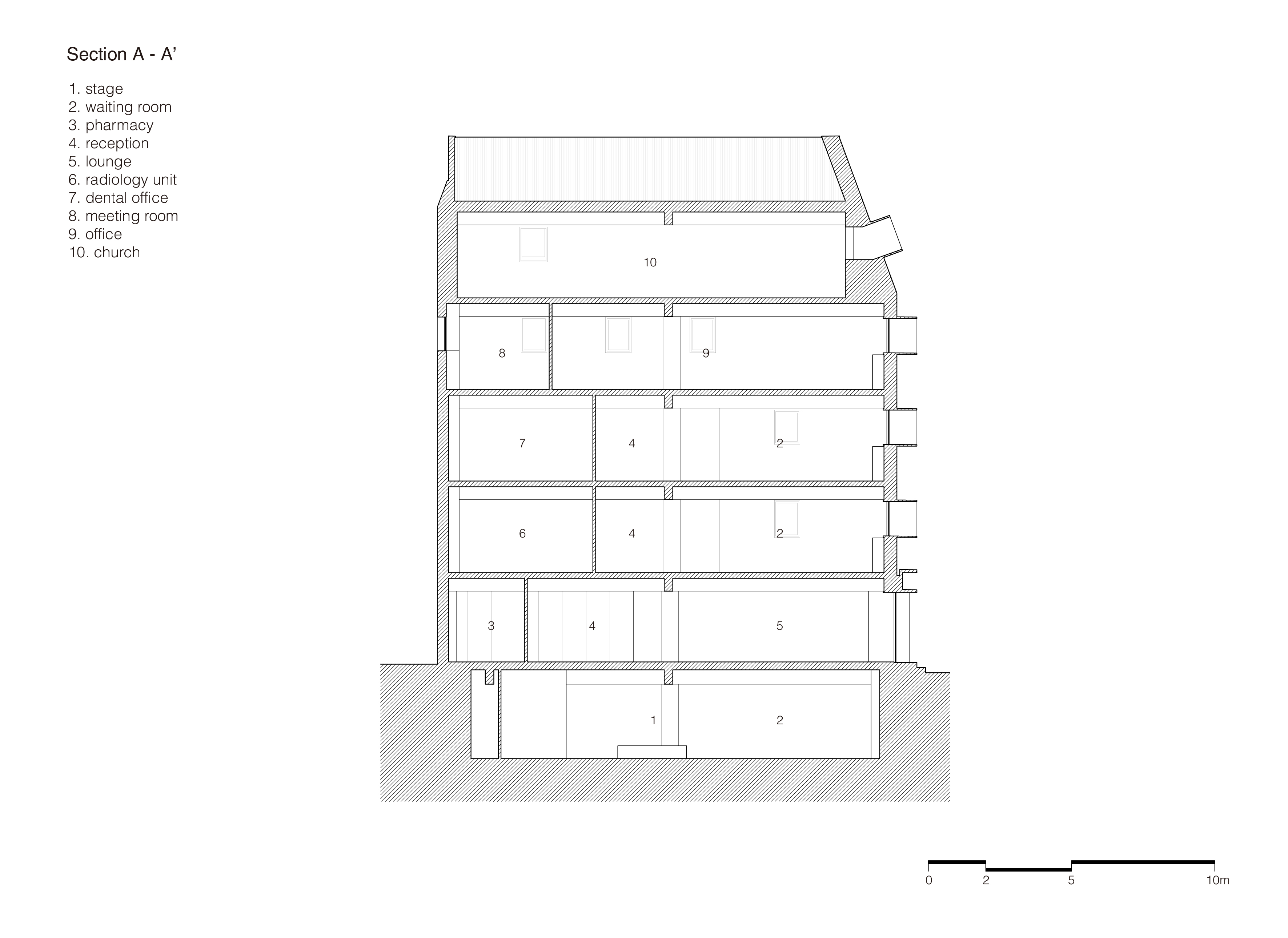

Section

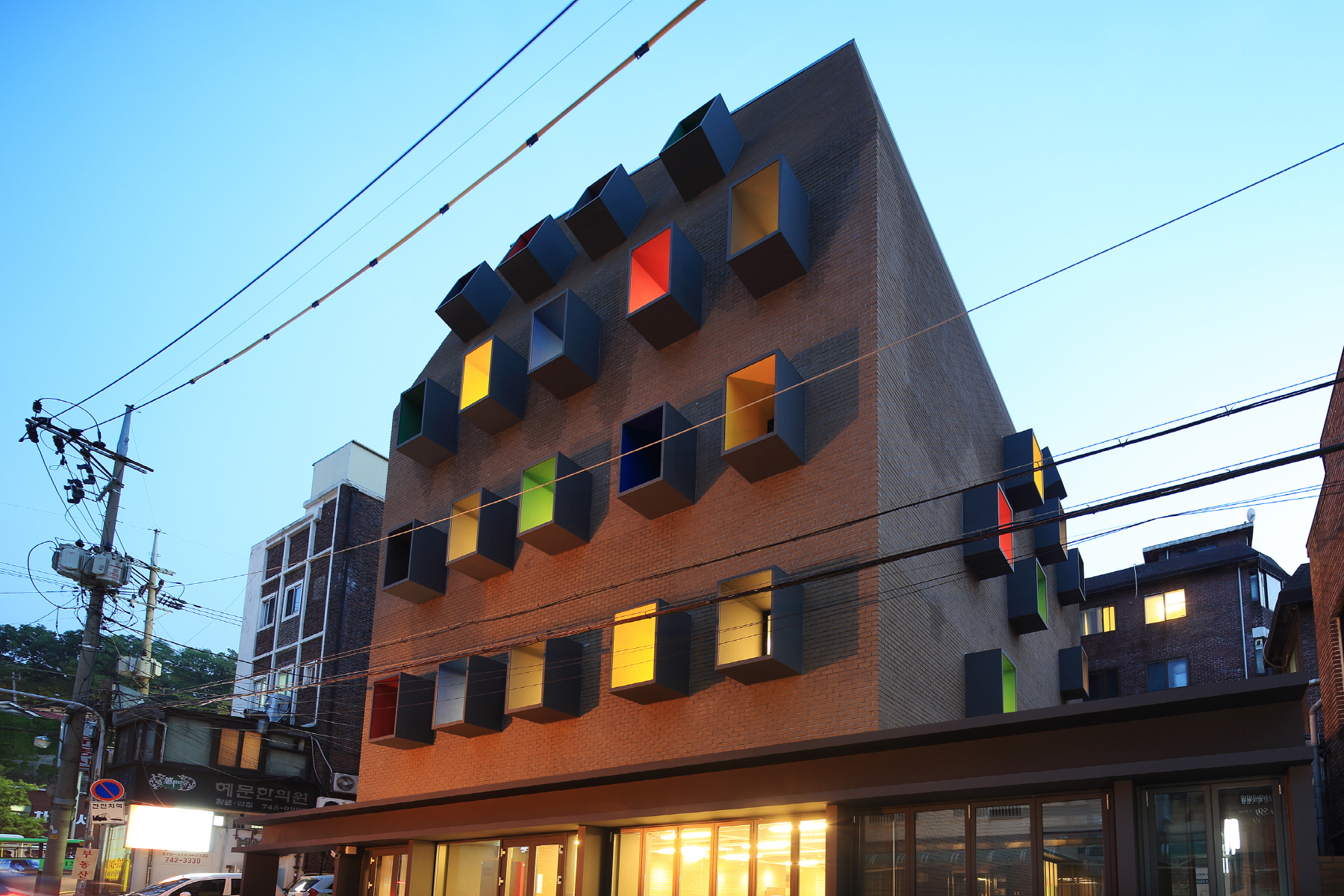

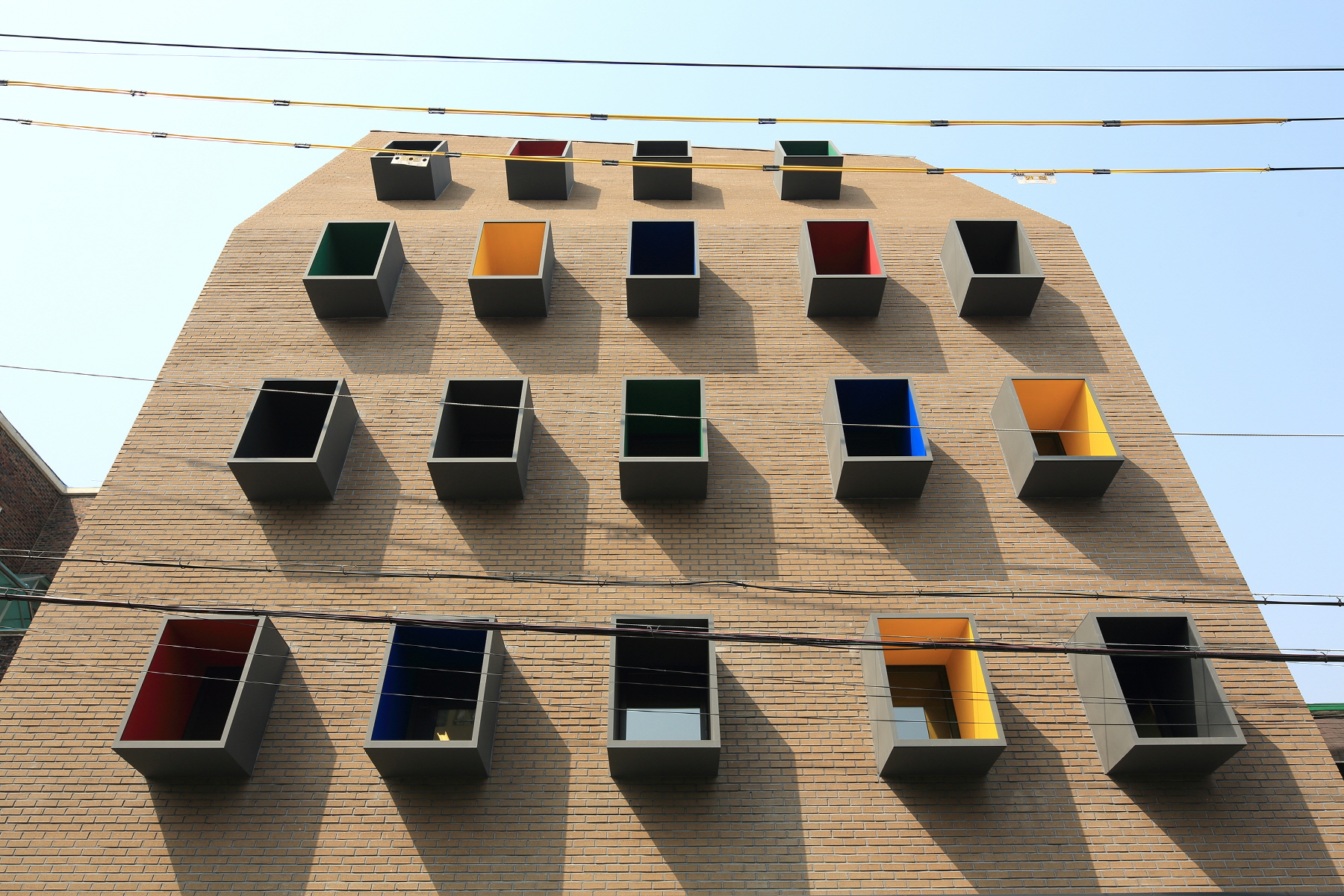

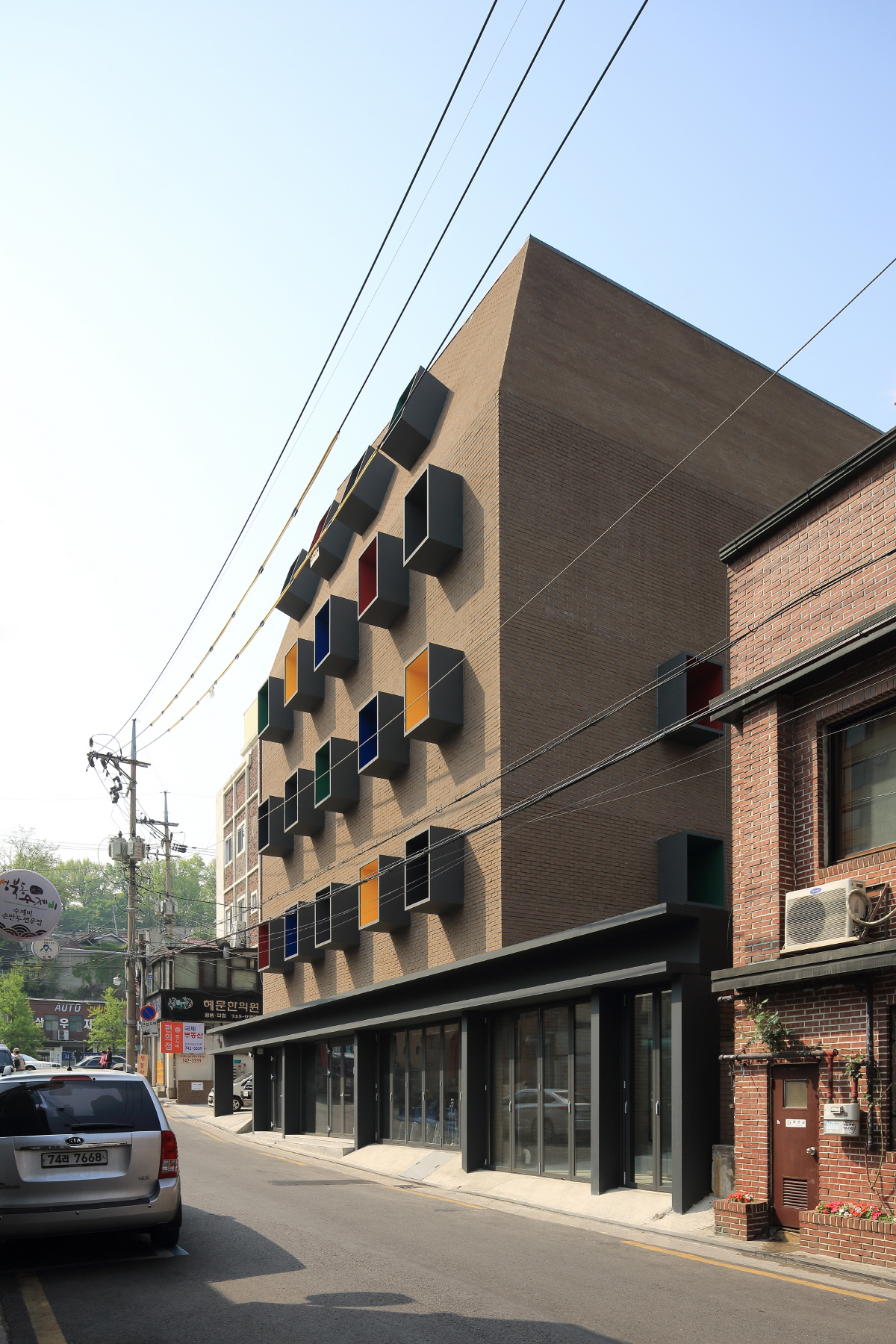

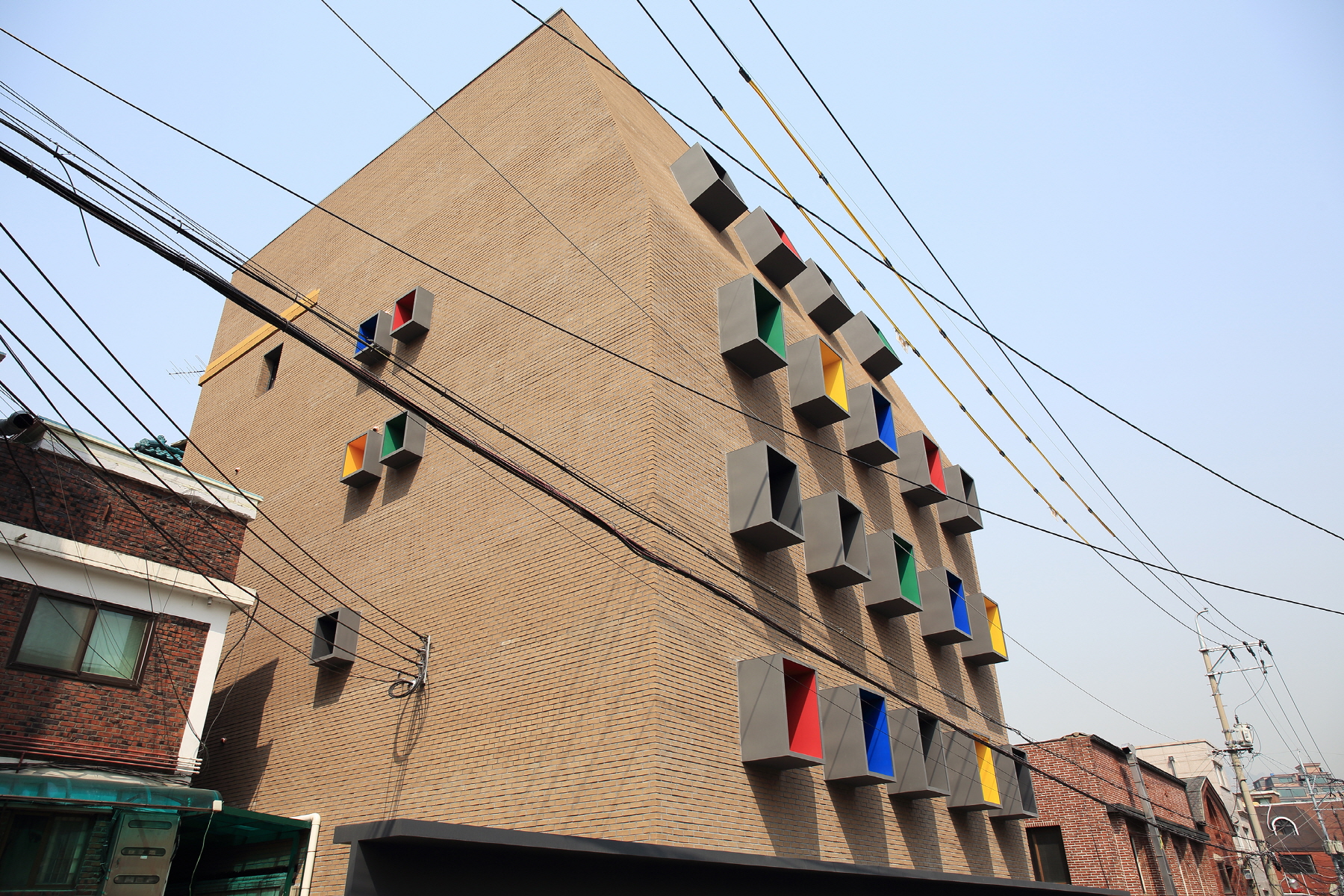

외부벽면도 새로 단장을 했다. 기존 벽에 단열재를 추가하고, 치장벽돌로 마감하여 집의 성능과 품위를 높였다. 복잡한 형태의 기존 건물을 하나의 단순한 덩어리로 만들고, 불규칙한 창호들을 정사각형 비례를 갖는 창으로 정리했다. 돌출된 처마를 붙이고 처마 안쪽으로는 세계만민을 상징하는 여러 색깔을 넣었다. 외국인 근로자들에게 이 건물이 환한 표정을 선사할 수 있기를 소망했다. 한 장 한 장 쌓여 완성된 벽돌벽, 검소한 재료와 단순한 윤곽은 라파엘을 후원하시던 김수환 추기경님의 생애와 그리고 그를 따르는 라파엘 가족의 정신을 은유한다. ■

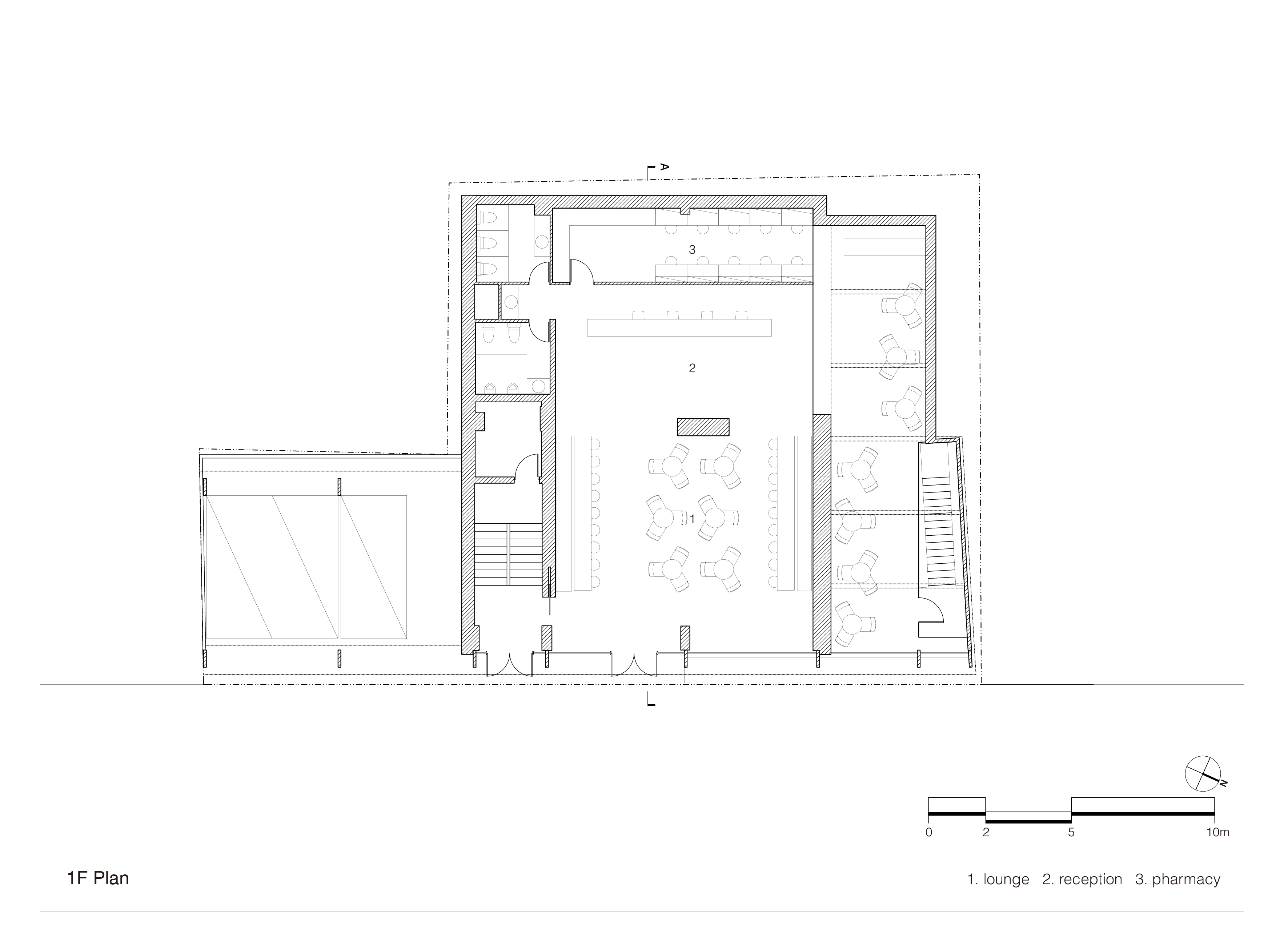

Plan_1F

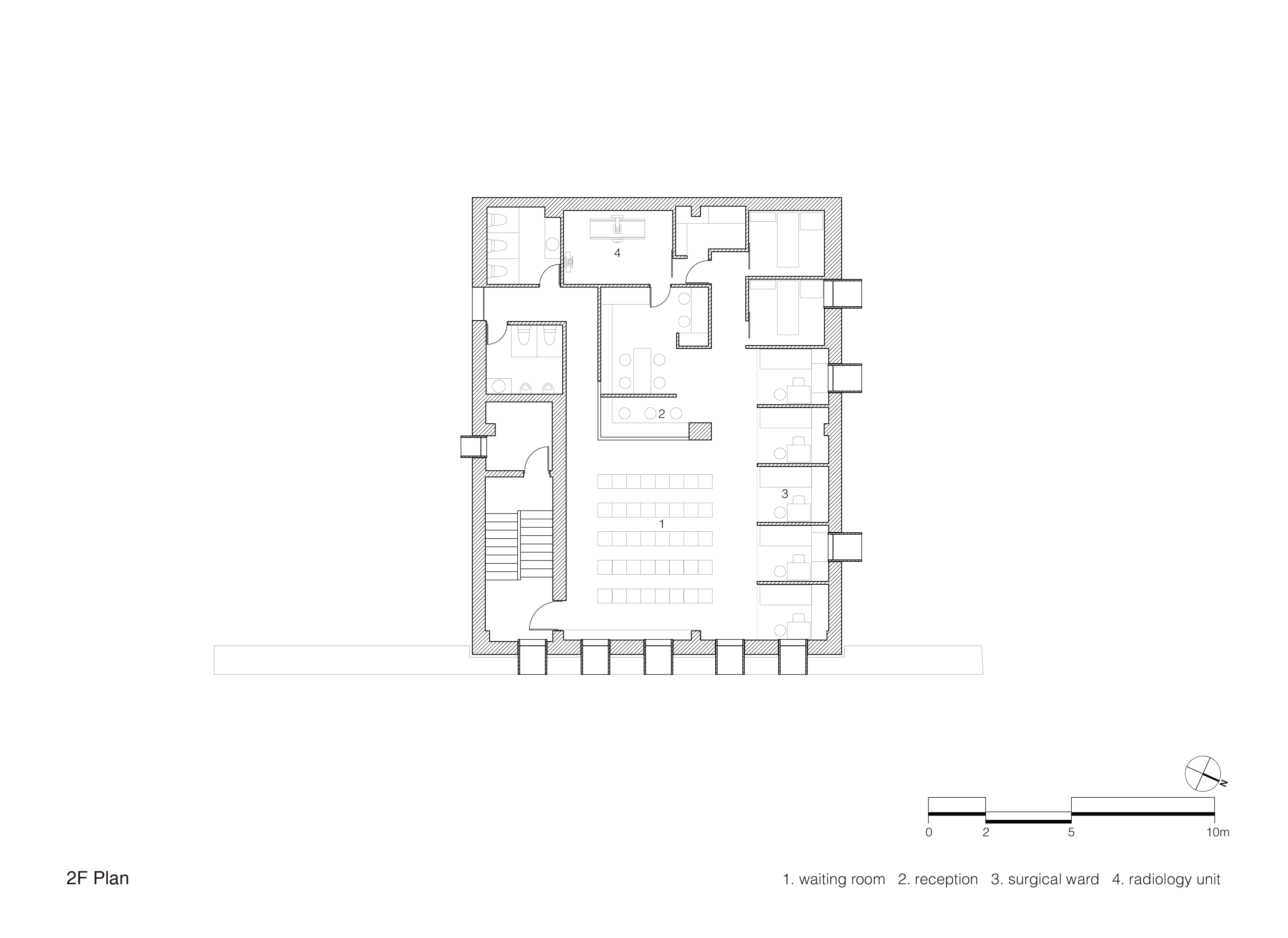

Plan_2F

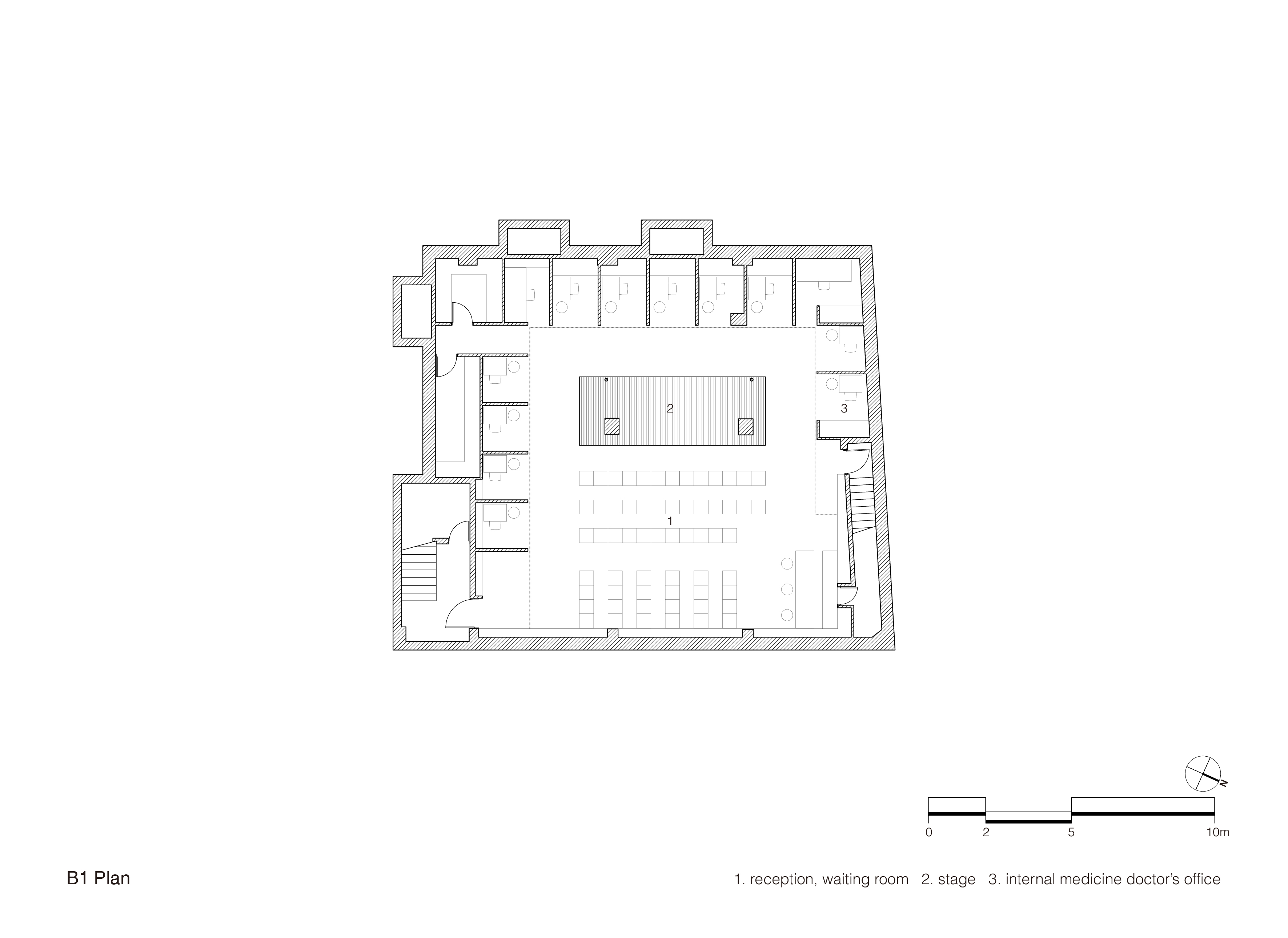

Plan_B1F
